Regulacja rozstawu kół przednich (ciągniki z napędem kół przednich)

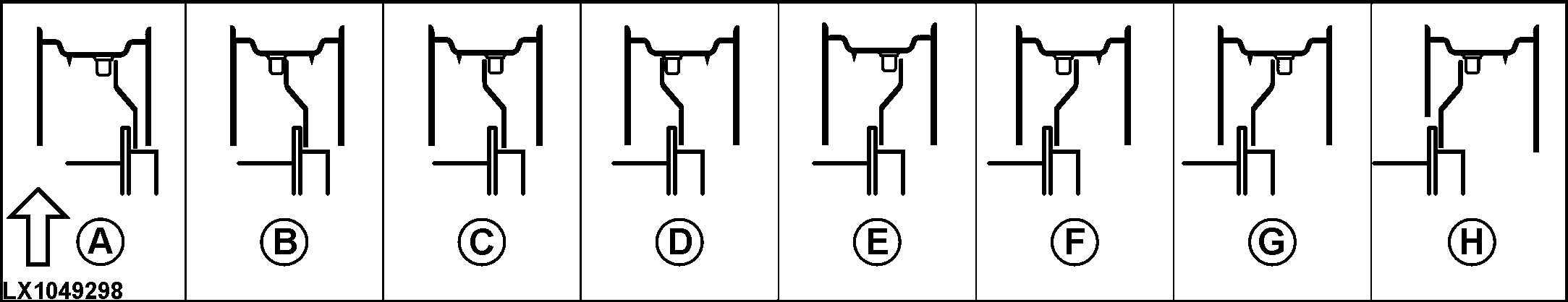

LX1049298-UN-28JUN10

Obręcz z zaczepami 46 mm

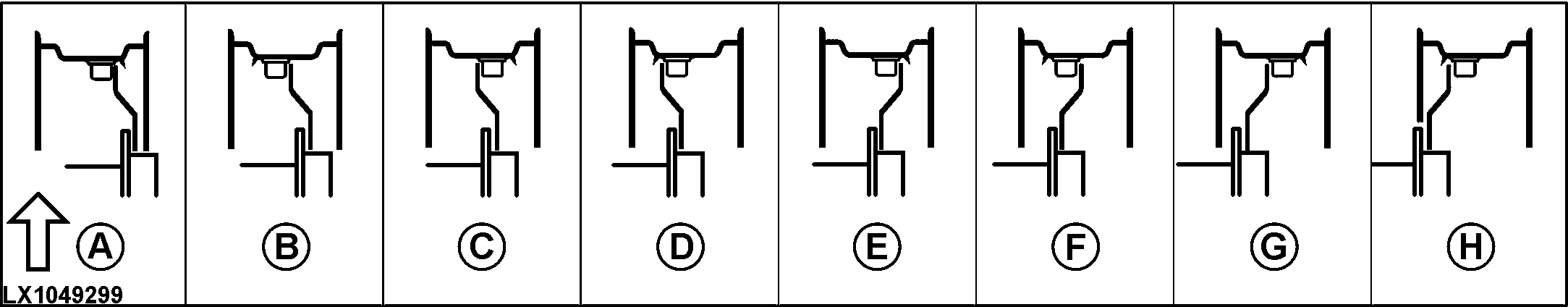

LX1049299-UN-28JUN10

Obręcz z zaczepami 90 mm

LX1049311-UN-08JUL10

Rozstaw kół może być zmieniany przez przestawianie lub odwracanie obręczy kół. Dodatkowo, całe koło można przełożyć na drugą stronę ciągnika. W takim przypadku, należy utrzymać kierunek obrotu opony. Zmierzyć rozstaw kół jak najbliżej powierzchni bieżnika kół. Występy (O) dostępne są w różnych szerokościach, wybrać więc odpowiednią tabelę.

WAŻNE: Po wykonaniu regulacji rozstawu, sprawdzić ustawienie błotników i ograniczników skrętu. Patrz “Regulacja błotników” w tej sekcji. Wybranie szerokości rozstawów nie wymienionych w tabelach może spowodować uszkodzenie podzespołów ciągnika. Przy pracy z ładowaczem czołowym rozstaw kół nie może przekraczać 1,80 m (71 in.).

Zaczepy (O) 90 mm (3.8 in.) Położenie obręczy i wynikowa szerokości rozstawu w milimetrach.
Rozmiar opony	A	B	C	D	E	F	G	H
13.6R24	/	/	1522	1621	1631	1730	1822	1924
340/85R24	/	/	1522	1621	1631	1730	1822	1924
360/70R28	/	/	1522	1621	1631	1730	1822	1924
420/65R24	/	/	1522	1621	1631	1730	1822	1924
440/65R24	/	/	1522	1621	1631	1730	1822	1924

Zaczepy (O) 46 mm (1.4 in.) Położenie obręczy i wynikowa szerokości rozstawu w milimetrach.
Rozmiar opony	A	B	C	D	E	F	G	H
14.9LR20	/	1428	1524	1624	1628	1728	1824	1932
11.2R24	/	1432	1520	1623	1629	1732	1820	1931
12.4R24	/	1432	1520	1623	1629	1732	1820	1931
13.6R24	/	/	1522	1621	1631	1730	1822	1924
280/85R24	/	1432	1520	1623	1629	1732	1820	1931
320/70R28	/	/	1520	1623	1629	1732	1820	1931
320/85R24	/	/	1520	1623	1629	1732	1820	1931
340/85R24	/	/	1522	1621	1631	1730	1822	1924
360/70R28	/	/	1522	1621	1631	1730	1822	1924
375/70R20	/	1428	1524	1624	1628	1728	1824	1932
380/70R28	/	1428	1524	1624	1628	1728	1824	1932
420/65R24	/	/	1522	1621	1631	1730	1822	1924
440/65R24	/	/	1522	1621	1631	1730	1822	1924
