Zgornji vzvod

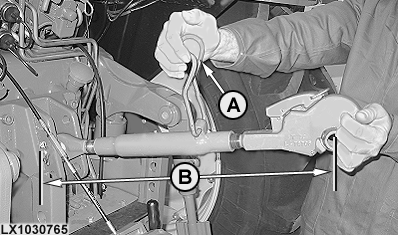

LX1030765-UN-19FEB03

Dolžino zgornjega vzvoda se lahko nastavlja z nastavitvenim ročajem (A). Nastavitveni ročaj dvignite in z vrtenjem nastavite na zaželeno dolžino.

Dolžina (B) mora znašati med 560 mm (22.1 in.) in 760 mm (29.9 in.).

Navedene mere se ne smejo zmanjševati ali presegati. Utor nakazuje maksimalno dovoljeno nastavitev. Navojni drog ne sme biti odvit dalje od vpetja. Po nastavitvi nastavitvenega prijema ponovno zaprite zgornji vzvod. Zgornji vzvod in stolp naprave povežite s sornikom in zavarujte.
