Upravljalni vzvodi izbirnih upravljalnih ventilov

Pozicija upravljalnega vzvoda

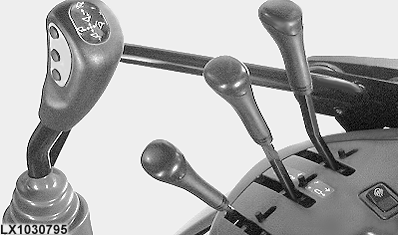

LX1030795-UN-29JAN03

L32200-UN-13APR00

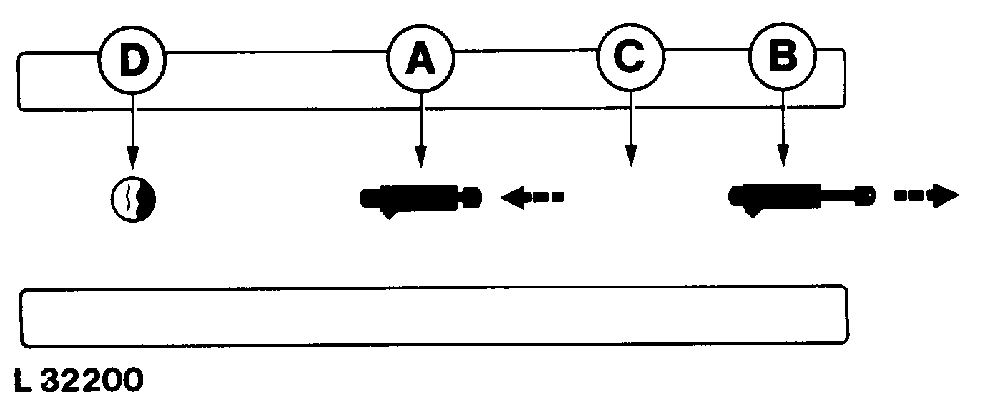

Upravljalni vzvod ima štiri položaje.

(A) - Vpeljava

Daljinsko krmiljeni cilinder se pomakne navznoter, ko je vzvod premaknjen v vpeljevalni položaj.

(B) - Izpeljava

Daljinsko krmiljeni cilinder se pomakne navzven, ko je vzvod premaknjen v položaj Izpeljava.

(C) - Nevtralno

Daljinsko krmiljeni cilinder ostane na istem mestu, ko je vzvod v položaju Nevtralno.

(D) - Lebdenje

Nameščena dodatna oprema sledi obliki podlage, ko je vzvod v položaju Lebdenje (batnica daljinsko krmiljenega cilindra se lahko prosto premika).

OPOMBA: Če se uporablja dodatni zunanji ventil, potem je treba za izklop vseh hidravličnih funkcij premakniti tudi upravljalni vzvod v nevtralni položaj.

Transportna zapora

LX1030796-UN-29JAN03

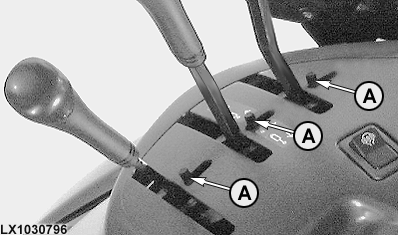

OPOZORILO: Blokade (A) uporabite za blokado upravljalnih vzvodov med vožnjo po cesti, kadar so v nevtralnem položaju, ker niso potrebni. Če tega ne storite, se lahko upravljalni vzvod nenadzorovano sproži med premikanjem traktorja, kar lahko povzroči resne nesreče.
