Stabilizacijska opora (če je vgrajena)

LX1031675
LX1031675-UN-19FEB03

LX1031676
LX1031676-UN-06MAR03

Pozicija 1:

LX1031677
LX1031677-UN-19FEB03

Pozicija 2:

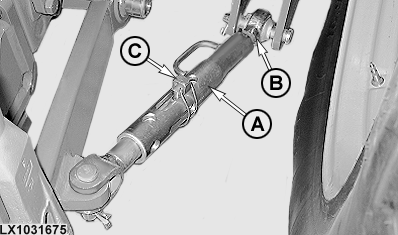

Stabilizacijska opora se lahko uporablja za nastavitev spodnjega vzvoda na kategorijo I (dolžina opore 444 mm; 17.5 in.) ali kategorijo II (dolžina opore 425 mm; 16.7 in.). Naredite to z nastavljanjem regulacije (A), da je konec izravnan z utorom na navojnemu drogu (B).

Če je pravilno nastavljeno za kategorijo, je krajši utor obrnjen navzgor. Za kategorijo II, je daljši utor obrnjen navzgor.

Zagozda (C) se uporablja za fiksiranje spodnjega vzvoda ali nastavitev stranskega gibanja.

  • Pozicija 1 = fiksno (ni stranskega gibanja)
  • Pozicija 2 = stransko gibanje

LX1033523
LX1033523-UN-19NOV03

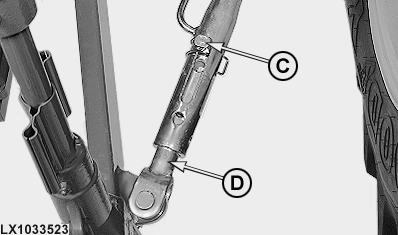

Celo v poziciji 1 (kot je prikazano), se spodnji vzvod lahko malce razteguje. V specialnih primerih, ko se zahteva da se celo ta majhno gibanje blokira namestite zagozdo (C) med koncem droga (D) in privijte nastavljalec, da je spodnji vzvod trdno pritrjen.
