Prestavitev vlečnega droga

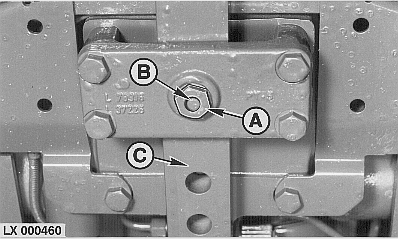

LX000460-UN-09AUG94

A - Šesterorobi čep

B - Varovalni sornik

C - Vlečni drog

Vlečni drog se lahko nastavi na tri različne dolžine:

250 mm (9.8 in.), 350 mm (13.8 in.) in 400 mm (15.7 in.).

Ta mera je razdalja med koncem kardanske gredi in vpenjalne točke vlečnega droga.

1. Odvijte šesterorobi čep (A).
2. Odstranite varovalni sornik (B).
3. Nastavite vlečni drog (C) in ponovno vstavite varovalni sornik.
4. Privijte šesterorobi čep (A) z 310 N˙m (225 lb-ft).
