Večfunkcijski vzvod (mehanski)

LX1036592-UN-28JUL05

LX1054600-UN-10OCT11

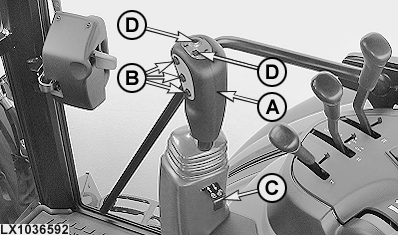

A - Večfunkcijski vzvod

B - Gumbi za dodatne funkcije

C - Transportna zapora premikanja

D - Gumbi za menjavanje prestav

Večfunkcijski vzvod (A) omogoča upravljanje dveh izbirnih upravljalnih ventilov SCV istočasno. Tipka (B) dovoljuje uporabo dodatnih funkcij.

Prestave v menjalniku je možno prestavljati šele takrat, ko sta vklopljena gumba za preklop navzgor/navzdol (D). Upravljanje premika (C) se lahko uporablja za blokado vzvoda.

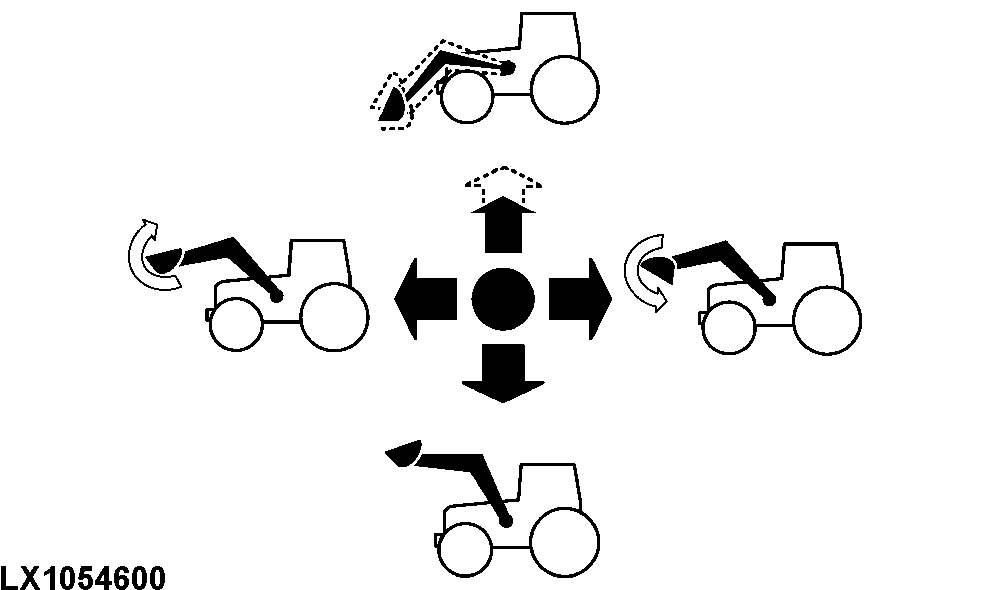

Poteg vzvoda (A) v smeri nazaj, povzroči dviganje sprednjega nakladalnika. Potiskanje vzvoda v smeri naprej do občutnega odpora, povzroči spuščanje sprednjega nakladalnika. Če se vzvod potisne naprej preko točke odpora, ta vpliva na vzvod in sprednji nakladalnik je v gibljivi poziciji.

Premik vzvoda proti levi povzroči prekucnitev posode nakladalnika navzgor. Premik vzvoda proti levi povzroči prekucnitev navzdol posode nakladalca.

OPOZORILO: Večfunkcijski vzvod mora biti med vožnjo po cesti blokiran, ko ne potrebujete sprednjega nakladalnika. Večfunkcijski vzvod prestavite v nevtralni položaj in ga blokirajte z drsnikom (C). Prepričajte se, da večfunkcijskega vzvoda ne morete premikati. Če tega ne storite, se lahko sprednji nakladalec med premikanjem traktorja nehote aktivira in povzroči resne nesreče.
