Hitra sklopka (lovilni kavelj) spodnji vzvod

LX1033644-UN-17MAY04

Ta spodnji vzvod je predviden za vgrajene naprave kategorije II.

POMEMBNO: Uporabljena krogla mora imeti pravi premer.

Kategorija	Premer krogle (A)
II	56 mm (2.2 in.)

Pravilna uporaba lovilnih kavljev

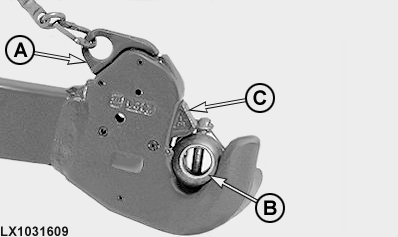

LX1031609-UN-18JAN05

A - Vzvod

B - Krogla

C - Sornik

Sklopka se lahko upravlja z vzvodom (A), ki se lahko upravlja ročno ali z vlečno žico.

POMEMBNO: Predvsem se prepričajte, da so lovilni kavlji pravilno zapahnjeni:

Vzvod (A) mora biti v pravilnem kontaktu s kavljem sklopke, ne sme biti vidne zračnosti na krogli (B) in sornik (C) se mora prilagajati krogli.

Če so vlečni kavlji opremljeni z vlečno žico, bodite pozorni, kako so kabli nameščeni nad priključeno opremo. Če so žice prekomerno pritisnjene navzdol, se lahko zapletejo v podrast ali vejevje, kavlji lahko po nesreči odprejo.

OPOMBA: Lovilni kavlji se lahko zapahnejo v "odprti" poziciji.

Za ponovno zapiranje lovilnih kavljev, povlecite vzvod navzgor v poševnem kotu.

Priklop opreme:

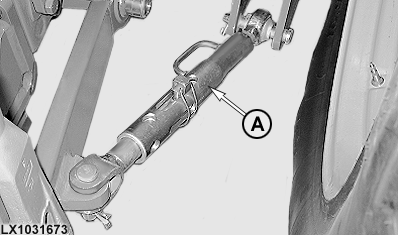

LX1031673-UN-19FEB03

A - Stabilizacijska — opora

1. Spodnji vzvod z nastavitvenim drogom (A) (če je vgrajen) nastavite na mero naprave kategorije II.

2. Traktor s spuščenim spodnjim vzvodom zapeljite tako daleč nazaj, da se lovilni kavlji nahajajo pod priklopnimi sorniki naprave.

3. Spodnji vzvod dvignite tako visoko, da lovilni kavlji zajamejo v priklopne sornike in se zavarujejo z zapahnitvijo.

4. Zgornji vzvod nastavite na zahtevano dolžino in povežite z zgornjo vlečno točko naprave.

POMEMBNO: Prepričajte se, če je priključena naprava pravilno zapahnjena z lovilnimi kavlji.

Zapah za kavlje spodnjega vzvoda

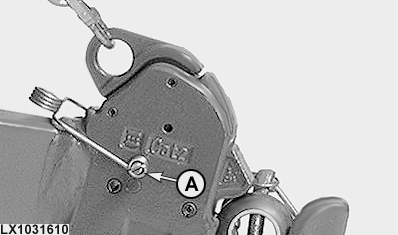

LX1031610-UN-18JAN05

A - Komplet delov zaklopa

OPOZORILO: Če je nameščena oprema z asimetričnim tovorom (t.j. stransko nameščena premikajoča naprava) in če vozite preko visokih travnatih bilk in dreves (t.j. če delate v gozdu), mora biti spodnji vzvod varno pritrjen in zavarovan proti nenadnemu odklopu.

Uporabite John Deere AL165485 komplet delov zaklopa, na obeh lovilnih kavljih.
