Nastavitev gibljivega blatnika

Blatnike je možno individualno nastaviti. Na voljo je več nastavitvenih položajev. Nagib, širina in višina blatnika se lahko nastavi odvisno od velikosti kolesa, koloteka in kota krmiljenja. Postopajte, kot sledi:

1.

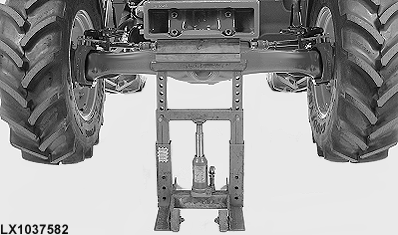

   LX1037582-UN-10MAR06

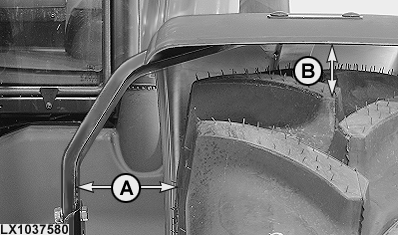

   LX1037580-UN-10MAR06

   Podprite sprednji del traktorja, tako da je sprednja pogonska os prosto gibljiva.

---




2. Zasukajte volan v obeh smereh do konca in zasukajte os, tako da lahko določite najugodnejši položaj za pritrditev blatnika.

3. Nastavite pozicijo blatnika tako da obstaja minimalna zračnost (glej ilustracijo). Ne sme se nikjer dotikati okvirja traktorja.

   A = 40 mm (1.57 in.), B = 60 mm (2.36 in.)

4.

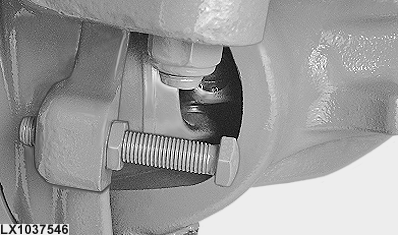

   LX1037546-UN-21OCT05

   Torej nastavite krmilne zadrževalce tako, da blatnik kot tudi kolo nikoli ne pride v stik z okvirjem traktorja.

---

Privijte vijake s sledečimi zateznimi momenti:

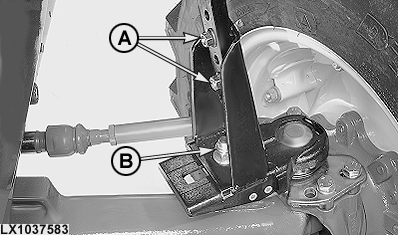

LX1037583-UN-10MAR06

A - Šester. vijak, podpora blatnika

B - Šester. vijak, osnova

Vijaki (A)..............	150 N˙m (110 lb-ft)
Vijak (B)..............	200 N˙m (150 lb-ft)
