Upravljanje kardanske gredi z daljinskim upravljalcem (kardanske gredi, ki jih poganja motor)

LX1048381-UN-17JUN09

LX1048382-UN-17JUN09

LX1048383-UN-17JUN09

A - Izbirno stikalo

B - Stikalo zadnje kardanske gredi

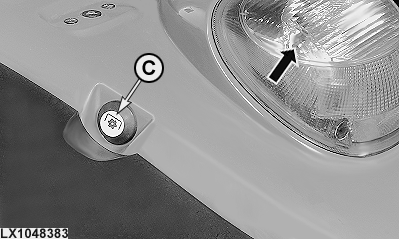

C - Upravljalno stikalo blatnika

OPOZORILO: Izklopite motor, preden začnete z delom na kardanskih gredeh ali dodatni opremi.

Zadnjo kardansko gred je možno vključiti in izključiti, kot je opisano.

V primeru, da se zadnja kardanska gred upravlja izven kabine, najprej pritisnite izbirno stikalo (A). Potem vklopite zadnjo kardansko gred s stikalom (B). Kardanska gred se ne bo vklopila v tem položaju; oglasi se neprekinjeni zvočni signal; vklopijo se opozorilne utripajoče luči. Ko je to izvedeno, se lahko zadnja kardanska gred vključi izven kabine, kot sledi:

Pritisnite upravljalno stikalo (C) na blatniku. Počasi vklapljajte zadnjo kardansko gred. Ugasnejo se opozorilne utripajoče luči. Signal vrtenja zadnje kardanske gredi ostane (glej puščico).

Sprostite upravljalno stikalo blatnika (C) v 4 sekundah. Spuščanje zadnje kardanske gredi. Oglasi se prekinjeni zvočni signal in opozorilne utripajoče luči utripajo.

Kadar želite zadnjo kardansko gred preklopiti na stalni pogon, pritisnite stikalo upravljanja blatnika (C) za najmanj 4 sekunde, da ugasnejo luči zadnjih smernih utripalk (glej puščico).

Za izklop zadnje kardanske gredi, izklopite stikalo upravljanja blatnika (C) -- oglasi se prekinjen opozorilni ton in utripajo opozorilne utripajoče luči -- ali pa izklopite s stikalom zadnje kardanske gredi (B) v kabini.

OPOMBA: Če je bila zadnja kardanska gred vključena v kabini, jo lahko izklopite s stikalom daljinskega upravljanja (C) na blatniku, vendar je s tem stikalom ni mogoče ponovno vklopiti.
