Priklop naprave na kardansko gred

LX1048385-UN-17JUN09

OPOZORILO: Napravo vgrajujte pri ugasnjenemu motorju in izključeni kardanski gredi.

OPOZORILO: Po izklopu kardanske gredi, se dodatna oprema še nekaj časa vrti zaradi svoje vztrajnostne mase. Med iztekom se NE približujte napravi. Počakajte, da se popolnoma ustavi, potem nadaljujte z delom.

OPOZORILO: Pred pričetkom čiščenja, mazanja ali nastavljanja naprav, ki so gnane preko kardanske gredi, tritočkovnega vpetja, ojnice, se vedno prepričajte, če je kardanska gred ustavljena, motor ugasnjen in ključ odstranjen iz glavne ključavnice.

Pri traktorjih z vlečnim drogom postopajte kot sledi:

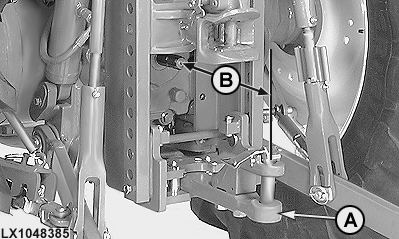

1. Vlečni drog (A) namestite paralelno k kardanski gredi in ga namestite, zapahnite v pozicijo.
2. Razdalja (B) od konca kardanske gredi do vlečne točke na vlečnem drogu mora znašati pri 540 kardanski gredi 350 mm (13.8 in.), pri 1000 kardanski gredi 400 mm (15.7 in.).

V primeru da se zobje kardanske gredi ne ujemajo z utori dvočlenkaste gredi, pri ugasnjenemu motorju preklopni vzvod kardanske gredi premaknite v označeno pozicijo N in potem kardansko gred z roko zavrtite v pravilno pozicijo.
