Varovalke in releji v prostoru motorja

LX1048121-UN-30JUL09

Splošne informacije

POMEMBNO: Da preprečite poškodovanje električnega sistema, nikoli ne uporabljajte močnejših varovalk od tistih, ki so vgrajene.

OPOMBA: Odvisno od opreme traktorja manjkajo določene varovalke in releji, ki so opisani spodaj.

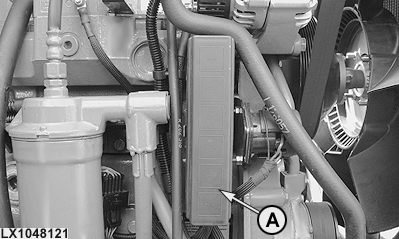

Varovalka in ohišje z releji sta nameščena na desni strani motorja.

Odprite pokrov.

Odstranite pokrov (A) z ohišja varovalk in relejev.

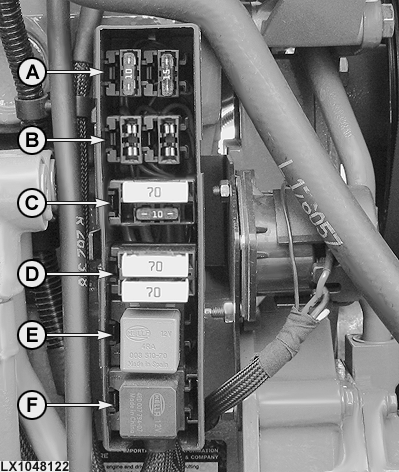

Varovalke in releji (v prostoru motorja)

LX1048122-UN-30JUL09

A - Varovalke F01PLB

B - Varovalke F02PLB

C - Varovalke F03PLB

D - Varovalke F04PLB

E - Rele K05PLB

F - Rele K06PLB

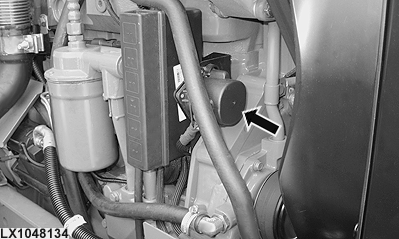

Rele zaganjalnika (motorni prostor)

LX1048134-UN-30JUL09

Ta rele je nameščen tudi v prostoru motorja. Ima kapaciteto 70/100 A.
