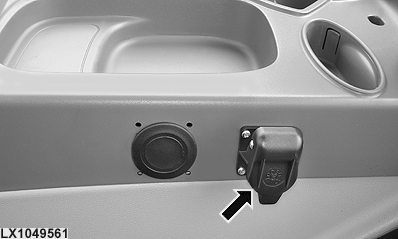

3-polna napajalna vtičnica

LX1049561-UN-05MAY10

Priključek 15/30 3-polne napajalne vtičnice (glejte puščico) je varovan s 30-ampersko varovalko in priključek 82 z 10-ampersko varovalko. Priključek 31 je ozemljitveni.

Za električno napajanje priključka 82 obrnite ključ glavnega stikala v desno. Priključek 15/30 se z elektriko napaja tudi takrat, ko je kontakt izključen.

POMEMBNO: Dovoljena je uporaba električne opreme z visokonapetostnimi vhodi in uporaba letev z vtičnicami, vendar pa dovajalni tokokrog ne sme biti preobremenjen. Skupna obremenitev vključuje vsoto vseh porabnikov toka, priključenih na električno omrežje stroja. To velja tudi, če so porabniki na električno omrežje stroja priključeni preko različnih vtičnic.

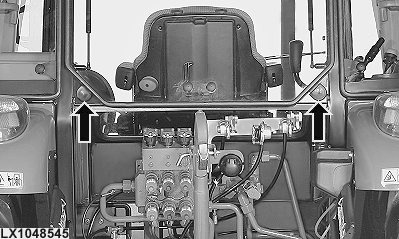

Prostor za kable

LX1048545-UN-08JUL09

Na zadnjem oknu kabine sta predvideni dve odprtini za napeljavo kablov. Odprite okno in odstranite gumijasti vložek. Gumijasti vložek razdelite na predvidene enote, da lahko skozenj napeljete kabel. Priključite konektorja, vstavite gumijaste vložke in zaprite okno.
