Opozorilne lučke in prikazi

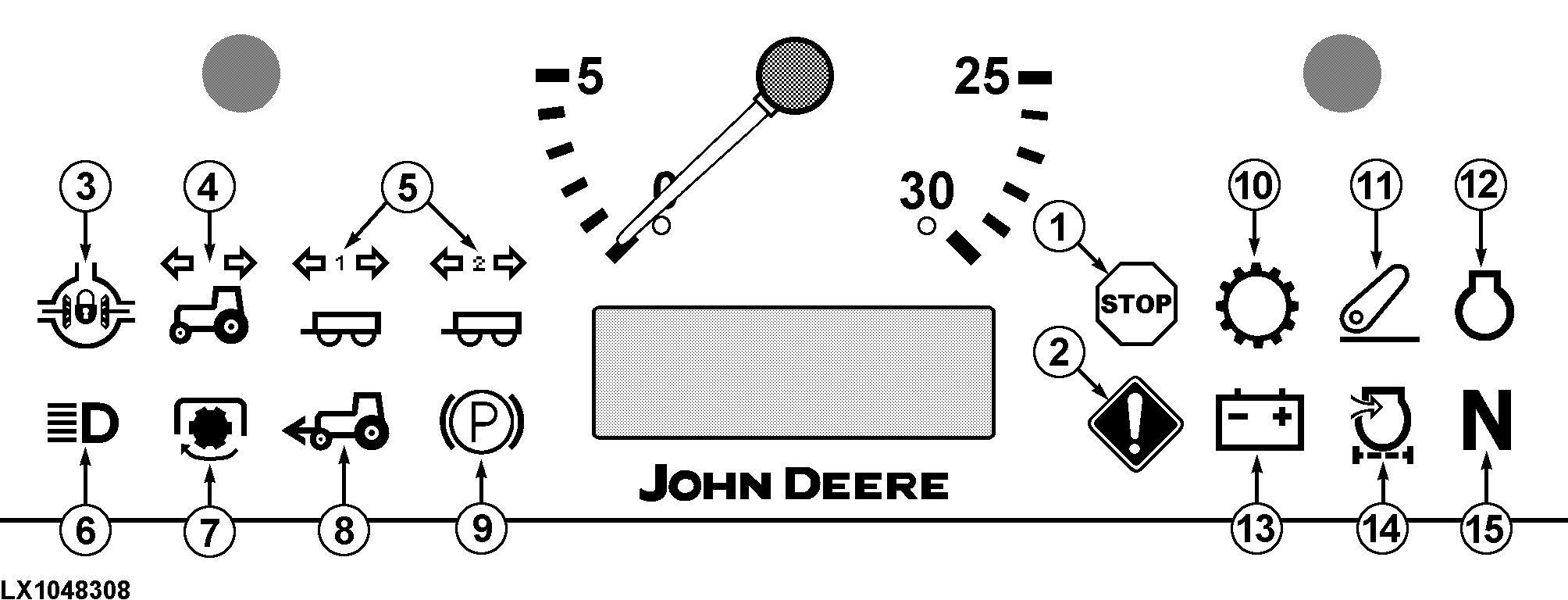

Opozorilne lučke

LX1048308-UN-01JUL09

1-Rdeča lučka STOP utripa, če se pojavi težja motnja. TAKOJ izključite motor in določite vzrok napake.

2-Rumena lučka OPOZORILO utripa, če se pojavi motnja.

3-Ta lučka sveti pri vklopljeni zapori diferenciala.

4-Utripajoča opozorilna lučka utripa pri vklopljenih smernikih in pri vklopljenih opozorilnih utripajočih lučeh.

5-Opozorilne utripajoče lučke za prikolico utripajo pri vklopljenih smernikih ali pri vklopljenih opozorilnih utripajočih lučeh.

6-Opozorilna lučka dolgih luči sveti pri vklopljenih dolgih lučeh.

7-Ta lučka sveti pri vklopljeni zadnji kardanski gredi.

8-Ta lučka sveti, če je vklopljen sprednji pogon.

9- Ta lučka sveti, ko je vklopljena parkirna zapora.

10-Ta lučka sveti tudi v primeru napake v menjalniku.

11-Ta lučka sveti, če se pojavi motnja v 3-točkovnem priklopu.

12-Ta lučka sveti, če se pojavi napaka v motorju.

13-V primeru, da sveti ta opozorilna lučka pri delujočemu motorju, opozarja na motnjo na alternatorju. Preverite kable na alternatorju. Če je potrebno, naj alternator pregleda zastopnik John Deere.

14-V primeru, da sveti opozorilna lučka zračnega filtra pri delujočemu motorju, je potrebno očistiti filterni vložek oz. ga je potrebno zamenjati.

15-Ta lučka zasveti takoj, ko vzvod smeri vožnje premaknete v nevtralno. Utripa, če motnja v menjalniku povzroči ločitev sklopke. V tem primeru premaknite vzvod smeri vožnje v nevtralno in počakajte, dokler N preneha utripati in ostane neprekinjeno vklopljena.

Test žarnic: Pri zagonu motorja se vse lučke prižgejo za pribl. 1 sekundo. Če se to ne zgodi, ja lahko vzrok pokvarjena varovalka. Preverite in zamenjajte dele, če je potrebno.

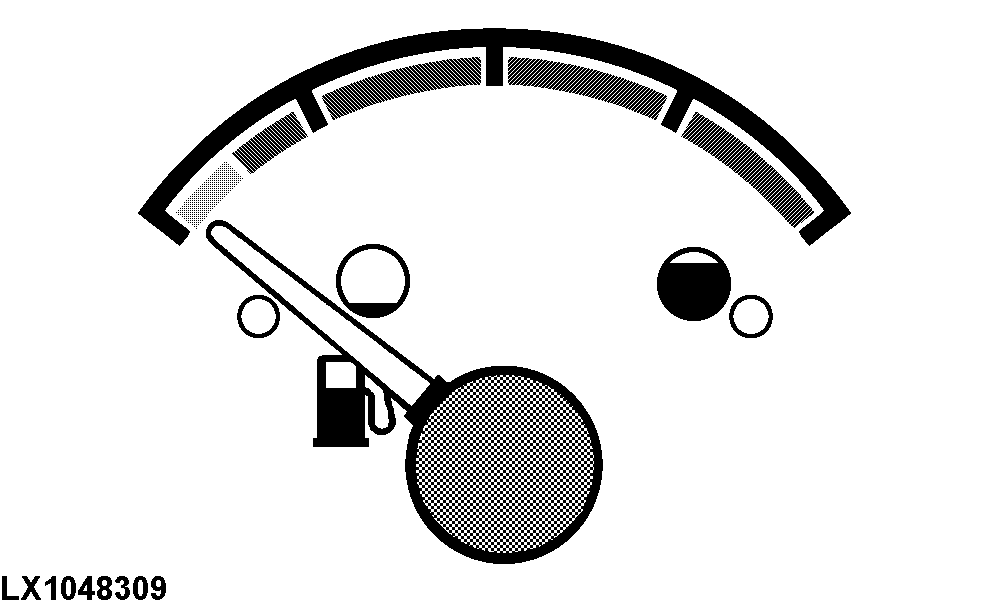

Merilnik goriva

LX1048309-UN-01JUL09

Merilnik goriva kaže vsebino rezervoarja za gorivo v območju med polno in prazno (konec rdečega). Ko se kazalec pomakne v območje rdečega polja, je v rezervoarju še pribl. 35 l (9,2 U.S. gal.) goriva.

OPOMBA: Nikoli popolnoma ne izpraznite rezervoarja za gorivo, v nasprotnem primeru je potrebno odzračiti napravo za oskrbo z gorivom.

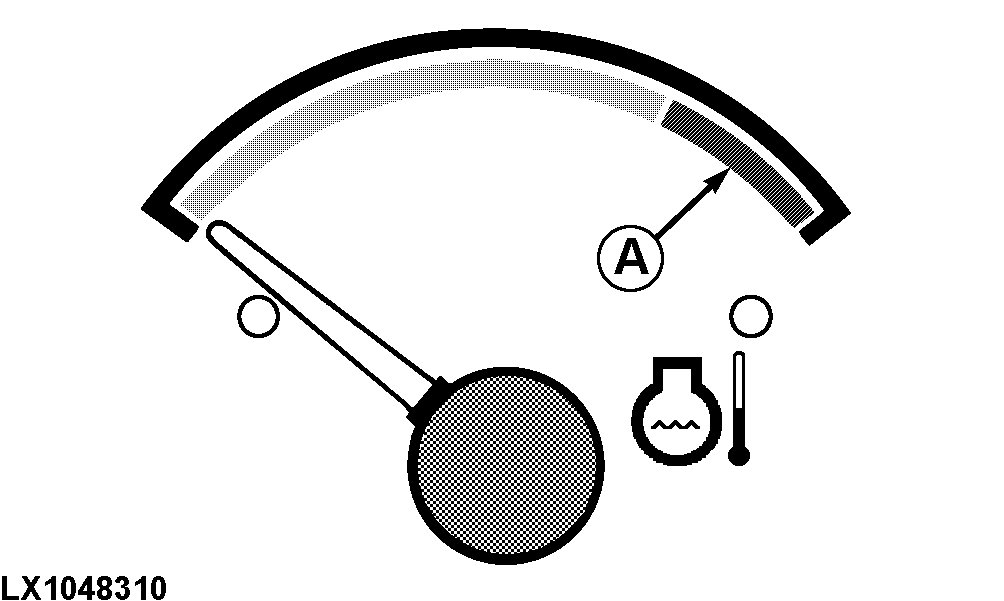

Pokazatelj temperature hladilne tekočine

LX1048310-UN-01JUL09

Kadar se kazalec tega instrumenta premakne v rdeče opozorilno področje (A), je pregret motor. Nemudoma morate zmanjšati obremenitev ali izbrati nižjo prestavo. Če je kazalec še vedno v rdečemu polju, ugasnite motor in odpravite vzrok pregrevanja (prenizek nivo hladilne tekočine, zamašen hladilnik ali zamašena zaščitna mreža).

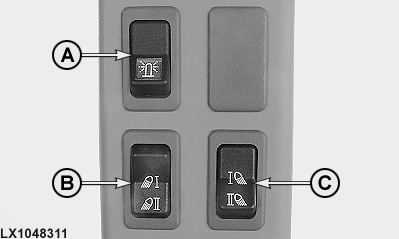

Dodatna stikala

LX1048311-UN-05JUN09

A - Stikalo rotacijske luči

B - Stikalo za sprednje delovne luči

C - Stikalo za zadnje delovne luči
