Navodilo za upravljanje

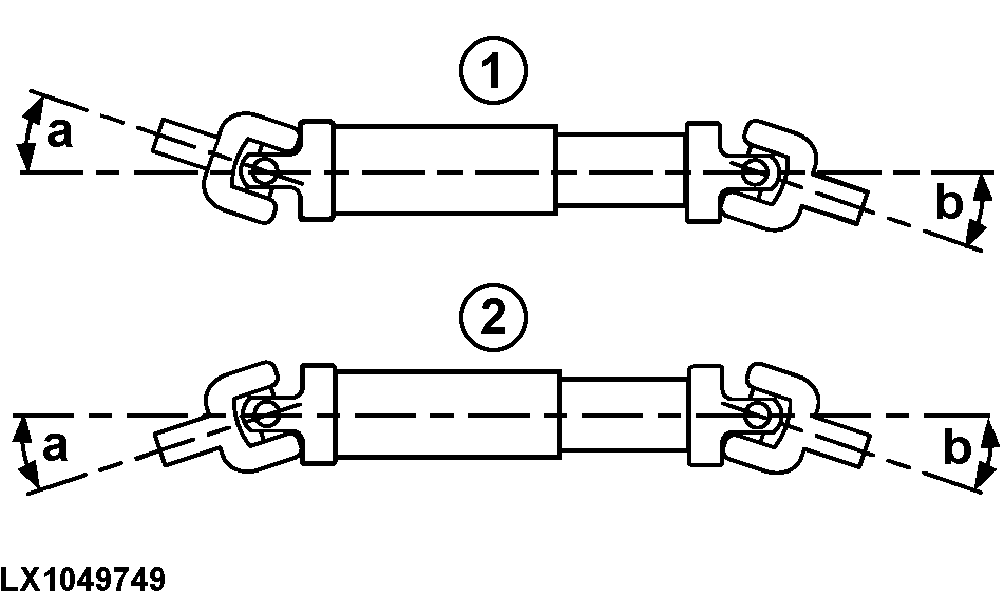

LX1049749-UN-21MAY10

Zglob na pogonsko gredi

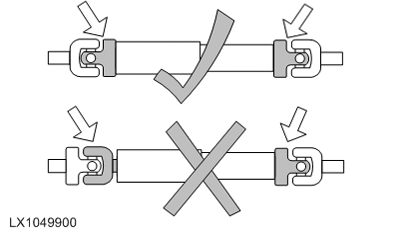

LX1049900-UN-22FEB11

Pravilna poravnava vilic

1 - Načrt Z-oblike

2 - W-oblika

Kolikor je le mogoče, naj bosta kota (a) in (b) na univerzalnemu stiku enaka kot oba konca pogonske osi.

V aplikacijah, kjer je to nemogoče doseči (npr. pri ostrih zavojih z vklopljeno kardansko gredjo), se priporoča uporaba pogonske osi z neprekinjeno stalno hitrostjo.

OPOMBA: Dve shematični risbi ne prikazujeta zaščite na pogonski osi. Zaščite so obvezne pri uporabi pogonskih osi.

POMEMBNO: Za različno dodatno opremo so dopustni samo delovni pogoji, ki so opisani v navodilih za uporabo. To še posebej velja za maksimalen dovoljen kot pregiba, za uporabo prostokolesnih sklopk in sklopk za preobremenitev ter za predpisano količino prekrivanja, ko so oblikovane cevi potisnjene skupaj.

POMEMBNO: Pred uporabo opreme, ki jo poganja kardanske gred, zagotovite, da se pogonska gred redno maže. Upoštevajte navodila v navodilih za uporabo od proizvajalca.

POMEMBNO: Na večfunkcijski komponenti, teleskopskih pogonskih gredeh morajo biti zglobi na vsakem koncu poravnani, kot je prikazano. Zgloba na vsakem koncu NE smeta biti obrnjena drug proti drugemu za 90° (glejte puščice na sliki).
