Nastavitev koloteka sprednjih koles (traktorji s sprednjim pogonom)

LX1049298
LX1049298-UN-28JUN10

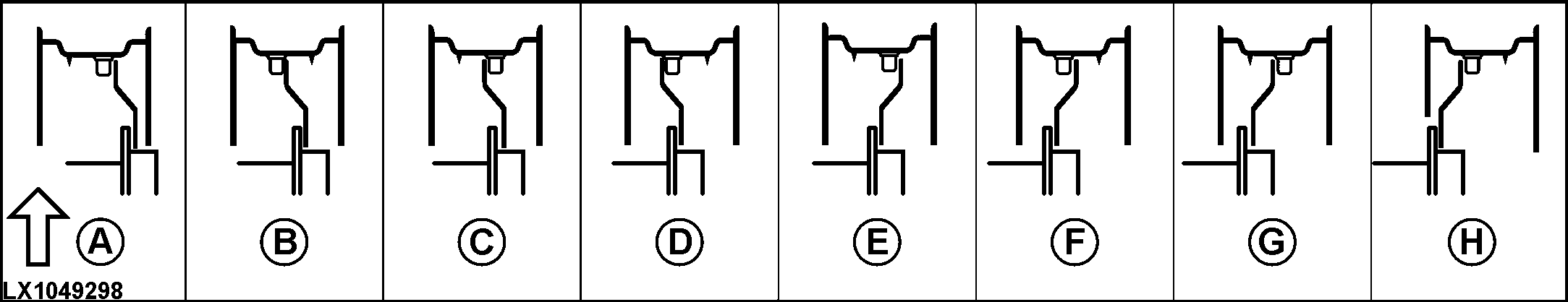

Platišče s 46-mm nastavki

LX1049299
LX1049299-UN-28JUN10

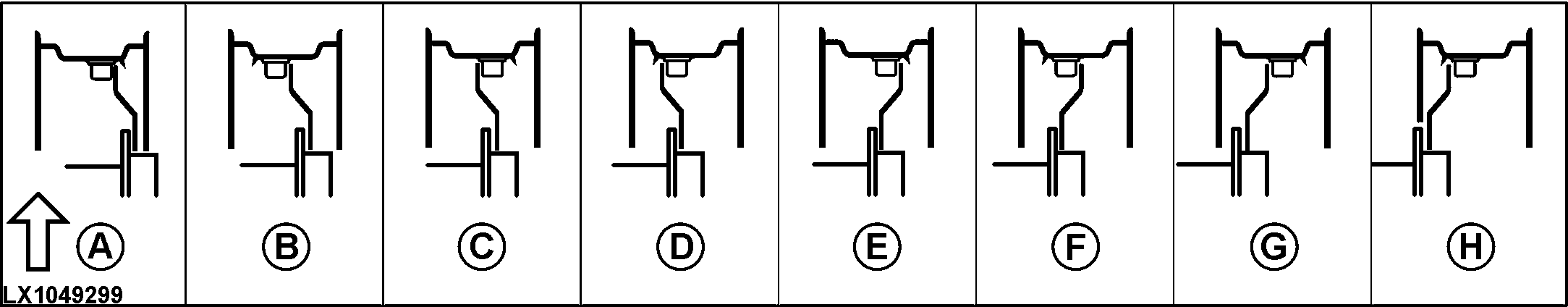

Platišče s 90-mm nastavki

LX1049311
LX1049311-UN-08JUL10

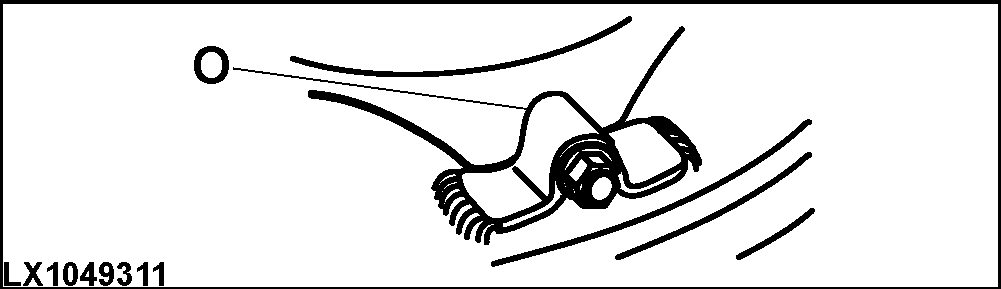

Širina koloteka se lahko spremeni z zamenjavo ali obračanjem platišč. Dodatno se lahko obrnejo vsa kolesa in montirajo na nasprotni strani traktorja. Če to storite, bodite pozorni, da obdržite isto smer vrtenja. Izmerite kolotek kolesa kolikor blizu premikajoči se površini koles je mogoče. Nastavki (O) so na voljo v različnih širinah, tako da izberite ustrezno tabelo.

POMEMBNO: Ko je prilagajanje koloteka zaključeno, preverite nastavitev blatnikov in omejevalnikov krmila. Glejte Nastavitev blatnikov v tem poglavju. Izbira takšne širine koloteka, ki ni navedena v tabeli, lahko povzroči škodo na komponentah traktorja. Pri delu s sprednjim nakladalcem širina koloteka ne sme preseči mero 1,80 m (71 in.).

Nastavki (O) 90 mm (3.8 in.)

Položaj platišča in posledična širina koloteka v milimetrih.

Velikost pnevmatik

A

B

C

D

E

F

G

H

13.6R24

/

/

1522

1621

1631

1730

1822

1924

340/85R24

/

/

1522

1621

1631

1730

1822

1924

360/70R28

/

/

1522

1621

1631

1730

1822

1924

420/65R24

/

/

1522

1621

1631

1730

1822

1924

440/65R24

/

/

1522

1621

1631

1730

1822

1924

Nastavki (O) 46 mm (1.4 in.)

Položaj platišča in posledična širina koloteka v milimetrih.

Velikost pnevmatik

A

B

C

D

E

F

G

H

14.9LR20

/

1428

1524

1624

1628

1728

1824

1932

11.2R24

/

1432

1520

1623

1629

1732

1820

1931

12.4R24

/

1432

1520

1623

1629

1732

1820

1931

13.6R24

/

/

1522

1621

1631

1730

1822

1924

280/85R24

/

1432

1520

1623

1629

1732

1820

1931

320/70R28

/

/

1520

1623

1629

1732

1820

1931

320/85R24

/

/

1520

1623

1629

1732

1820

1931

340/85R24

/

/

1522

1621

1631

1730

1822

1924

360/70R28

/

/

1522

1621

1631

1730

1822

1924

375/70R20

/

1428

1524

1624

1628

1728

1824

1932

380/70R28

/

1428

1524

1624

1628

1728

1824

1932

420/65R24

/

/

1522

1621

1631

1730

1822

1924

440/65R24

/

/

1522

1621

1631

1730

1822

1924
