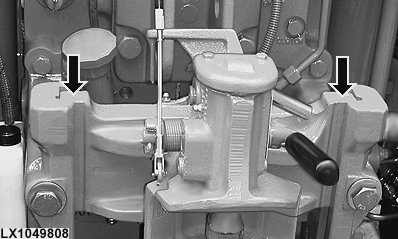

Priklop prikolice, preverite vodilne tire
LX1049808-UN-07SEP10
LX1049790-UN-20AUG10

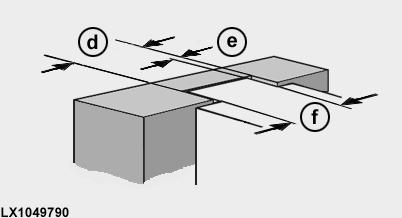

d - Širina vodilnih tirov
e - Zračnost na vodilnih tirih
f - Debelina drsnika
Določite zračnost in obrabo na komponentah (d) in (f). V ta namen zapahnite čeljust priklopa v vseh možnih položajih in zatem izmerite zračnost.
| Opravilo | Meritev | Tehnični podatki |
| Vodilne komponente v potisni/vlečni smeri (e) | Zračnost | maks. 2,4 mm maks. 0.09 in. |
| Vodilni tiri, utor (d) in vpetje za prikolico | Obraba | maks. 1,2 mm maks. 0.05 in. |
| Vodilni tiri, vodilo priklopa prikolice (f) | Obraba | maks. 0,8 mm maks. 0.03 in. |
|
OULXBER,000194D-82-20100907 |
