Preverjanje daljinsko krmiljenega priklopa glede obrabe

OPOZORILO:

LX1031444
LX1031444-UN-23SEP03

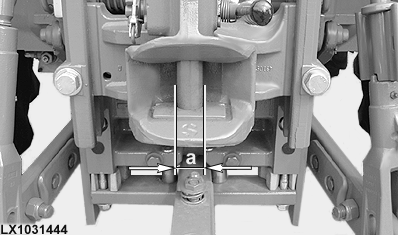

Vlečni sornik z ravno stranico

LX1039100
LX1039100-UN-11JUL06

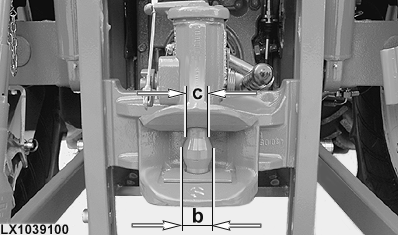

Kroglasti vlečni sornik

Dele, ki so dosegli ali presegli stopnjo obrabljenosti, morate zamenjati z novimi.

Preverite premere (a, b in c) vlečnega sornika.

OpraviloMeritevTehnični podatki
Vlečni sornik z ravno stranicoMeja obrabe ali premer (a)min. 29 mm min. 1.14 in.
Kroglasti vlečni sornikMeja obrabe ali premer (b)min. 36,5 mm min. 1.44 in.
Kroglasti vlečni sornikMeja obrabe ali premer (c)min. 27 mm min. 1.06 in.

LX1047991
LX1047991-UN-23SEP09

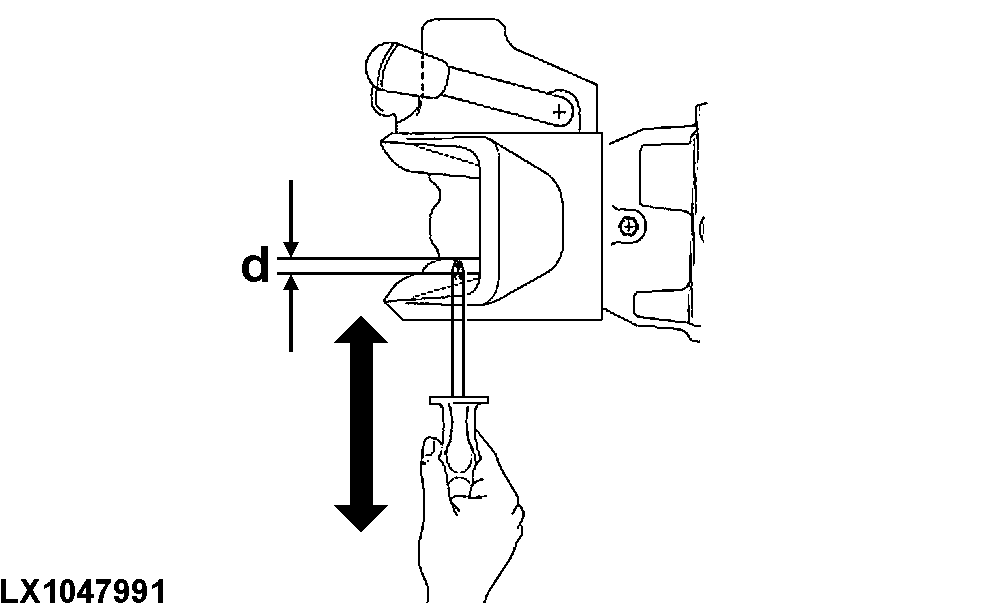

Preverite navpično zračnost (d) priklopnega sornika.

OpraviloMeritevTehnični podatki
Vlečni sornikZračnostmaks. 2,5 mm maks. 0.1 in.

LX1031443
LX1031443-UN-23SEP03

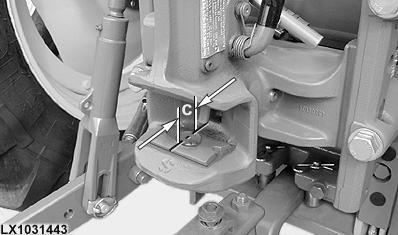

Preverite premer (c) odprtine sornika.

OpraviloMeritevTehnični podatki
Spodnja odprtina (v smeri gibanja)Meja obrabe ali premermaks. 34,0 mm (ovalno) maks. 1.33 in. (ovalno)

LX1047992
LX1047992-UN-23SEP09

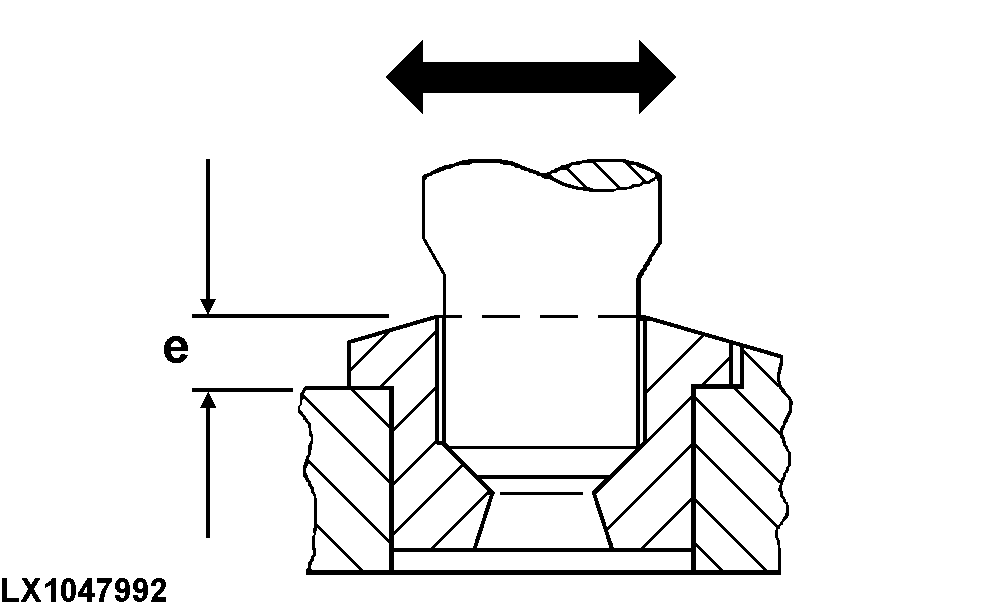

Preverite debelino (e) obrabne plošče.

OpraviloMeritevTehnični podatki
Obrabna ploščaDebelinamin. 6 mm min. 0.24 in.

Preverite zračnost na dnu vodila sornika.

OpraviloMeritevTehnični podatki
Sornik na dnu vodila sornikaZračnostmaks. 2,5 mm maks. 0.1 in.

Preverite obrabo priklopnega sornika ali izvrtine.

OpraviloMeritevTehnični podatki
Priklopni sornik in odprtinaObrabamaks. 1,5 mm maks. 0.06 in.

LX1048787
LX1048787-UN-09DEC09

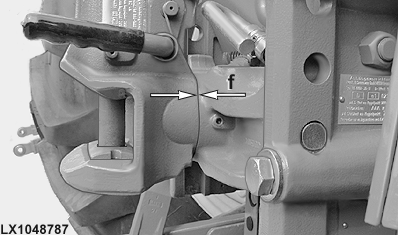

Določite zračnost (f) med priklopom prikolice in sprejemnikom.

OpraviloMeritevTehnični podatki
Priklop prikolice in sprejemnikZračnostmaks. 3,0 mm maks. 0.12 in.

OULXBER,000194E-82-20100804
