Dvig traktorja z dvigalom - dvižne točke

Slika prikazuje priporočene dvižne točke za dviganje traktorja z dvigalom. Uporabite stabilno dvigalo z zadostno dvižno močjo. Glejte Tehnični podatki, obremenitve in teže v poglavju 145.

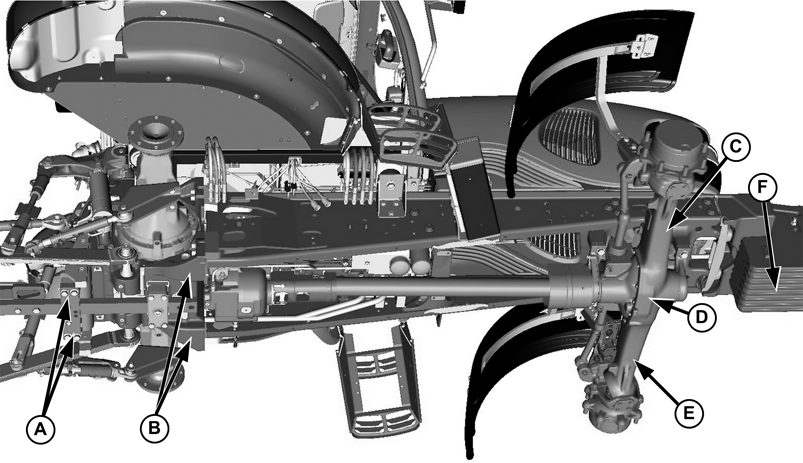

LX1054646-UN-27JAN12

A - Dvig zadnjega dela traktorja, npr. za odstranitev zadnjega kolesa

B - Dvig zadnjega dela traktorja, npr. za odstranitev zadnjega kolesa

C - Dvig desnega konca osi, npr. za odstranitev desnega sprednjega kolesa

D - Dvig centra osi (uporabite lesene kline in preprečite nagib osi)

E - Dvig levega konca osi, npr. za odstranitev levega sprednjega kolesa

F - Dvig sprednjega konca traktorja z osnovno obremenitvijo

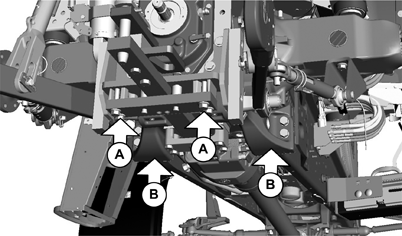

LX1054648-UN-27JAN12

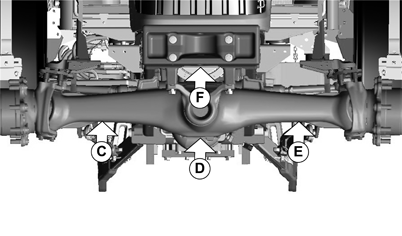

LX1054647-UN-27JAN12

A - Dvig zadnjega dela traktorja, npr. za odstranitev zadnjega kolesa

B - Dvig zadnjega dela traktorja, npr. za odstranitev zadnjega kolesa

C - Dvig desnega konca osi, npr. za odstranitev desnega sprednjega kolesa

D - Dvig centra osi (uporabite lesene kline in preprečite nagib osi)

E - Dvig levega konca osi, npr. za odstranitev levega sprednjega kolesa

F - Dvig sprednjega konca traktorja z osnovno obremenitvijo

OPOZORILO:

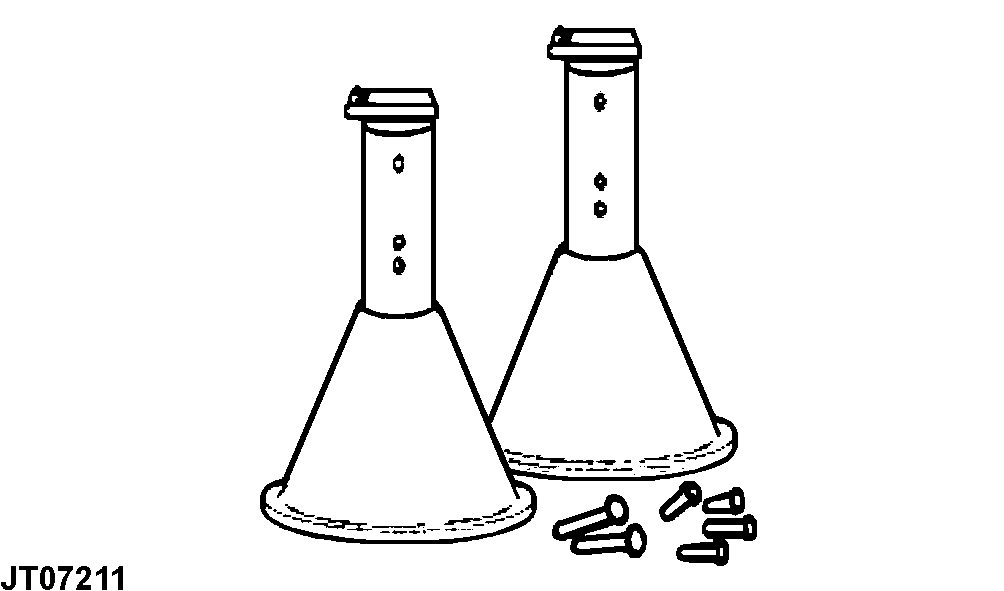

JT07211-UN-14DEC06

Podporni stojali JT02043 in JT02044

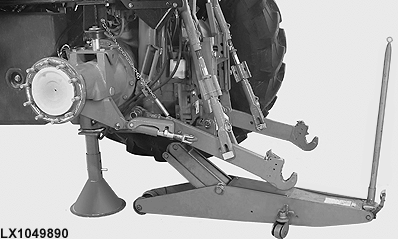

LX1049890-UN-11FEB11

Primer

JT02043 - Podporno stojalo, 482 do 736 mm (19 do 29 in.)

JT02044 - Podporno stojalo, 863 do 1117 mm (34 do 44 in.)

Traktor dvignite na trdni, ravni podlagi.

Pred izvajanjem nadaljnjih del na traktorju ga najprej zavarujte s primernimi podpornimi stojali. V ta namen lahko uporabite prikazano posebno orodje John Deere. Ta podporna stojala so na voljo pri vašem zastopniku za John Deere.
