Bedienung und Funktion der Zapfwellen-Fernbedienung

LX1038310-UN-06NOV06

LX1044953-UN-03MAR08

LX1047154-UN-15SEP08

LX1041467-UN-15DEC06

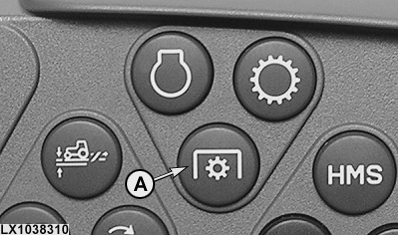

A - Taste für Zapfwelle

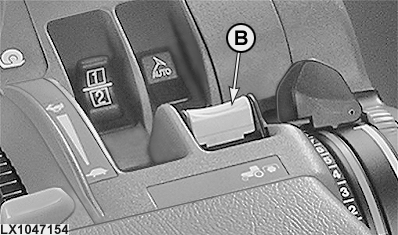

B - Schalter Heck-Zapfwelle

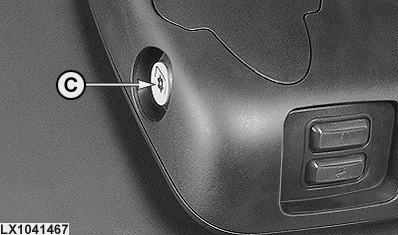

C - Schalter Fernbedienung

Die Heck-Zapfwelle wird wie zuvor beschrieben ein- und ausgeschaltet.

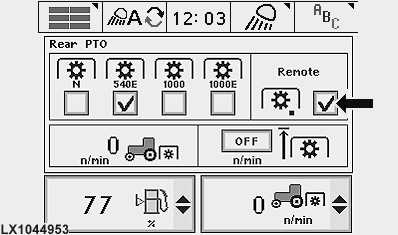

Soll die Heck-Zapfwelle von außen betätigt werden, muß zuerst diese Funktion ausgewählt werden. Dazu die Taste für Zapfwelle (A) drücken und auf dem Bildschirm das Feld für Fernbedienung auswählen. Danach die Heck-Zapfwelle mit dem Schalter (B) einschalten (die Zapfwelle läuft noch nicht; die Warnblinkanlage blinkt). Nach diesem Vorgang kann die Heck-Zapfwelle von außen eingeschaltet werden:

Fernbedienungsschalter (C) am Kotflügel drücken, Heck-Zapfwelle läuft an (die Blinkleuchte brennt dauernd).

Fernbedienungsschalter (C) nach weniger als 4 Sekunden loslassen, Heck-Zapfwelle läuft aus (die Warnblinkanlage blinkt).

Soll die Heckzapfwelle auf Dauerbetrieb geschaltet werden, Fernbedienungsschalter (C) so lange (4 Sekunden) drücken, bis das Dauerlicht der Blinkleuchte erlischt.

Zum Ausschalten der Heck-Zapfwelle Fernbedienungsschalter (C) (die Warnblinkanlage blinkt) oder in der Fahrerkabine den Heck-Zapfwellenschalter (B) betätigen.

HINWEIS: Wurde die Heck-Zapfwelle in der Fahrerkabine eingeschaltet, kann diese auch mit dem Fernbedienungsschalter (C) aus-, aber nicht mehr eingeschaltet werden.
