Metrimittaisten pulttien ja ruuvien kiristystiukkuudet

TS1670-UN-01MAY03

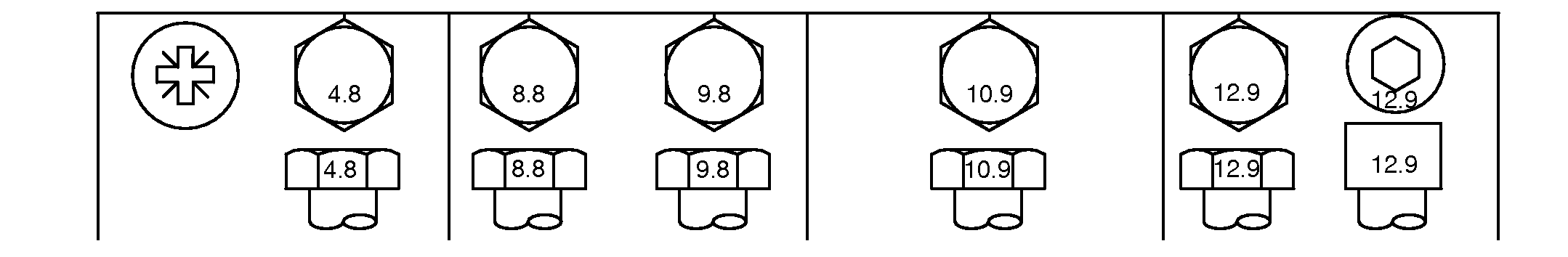

Pultin tai ruuvin koko	Luokka 4.8				Luokka 8.8 tai 9.8				Luokka 10.9				Luokka 12.9
	Öljytty1		Kuiva2		Öljytty1		Kuiva2		Öljytty1		Kuiva3		Öljytty1		Kuiva2
	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.
M6	4.7	42	6	53	8.9	79	11.3	100	13	115	16.5	146	15.5	137	19.5	172
									N˙m	lb.-ft.	N˙m	lb.-ft.	N˙m	lb.-ft.	N˙m	lb.-ft.
M8	11.5	102	14.5	128	22	194	27.5	243	32	23.5	40	29.5	37	27.5	47	35
			N˙m	lb.-ft.	N˙m	lb.-ft.	N˙m	lb.-ft.
M10	23	204	29	21	43	32	55	40	63	46	80	59	75	55	95	70
	N˙m	lb.-ft.
M12	40	29.5	50	37	75	55	95	70	110	80	140	105	130	95	165	120
M14	63	46	80	59	120	88	150	110	175	130	220	165	205	150	260	190
M16	100	74	125	92	190	140	240	175	275	200	350	255	320	235	400	300
M18	135	100	170	125	265	195	330	245	375	275	475	350	440	325	560	410
M20	190	140	245	180	375	275	475	350	530	390	675	500	625	460	790	580
M22	265	195	330	245	510	375	650	480	725	535	920	680	850	625	1080	800
M24	330	245	425	315	650	480	820	600	920	680	1150	850	1080	800	1350	1000
M27	490	360	625	460	950	700	1200	885	1350	1000	1700	1250	1580	1160	2000	1475
M30	660	490	850	625	1290	950	1630	1200	1850	1350	2300	1700	2140	1580	2700	2000
M33	900	665	1150	850	1750	1300	2200	1625	2500	1850	3150	2325	2900	2150	3700	2730
M36	1150	850	1450	1075	2250	1650	2850	2100	3200	2350	4050	3000	3750	2770	4750	3500
Ilmoitetut kiristystiukkuudet ovat ohjearvot, jotka perustuvat pultin tai ruuvin lujuuteen. ÄLÄ käytä näitä ohjekireyksiä, jos yksittäistä käyttökohdetta varten on ilmoitettu jokin muu kiristystiukkuus. Ruostumattomasta teräksestä valmistettujen kiinnitinten tai kaaripulttien mutterien osalta tulee noudattaa näiden käyttökohteisiin liittyviä kiristysohjeita. Itselukittuvat mutterit tulee kiristää taulukon ilmoittamaan kuivakireyteen, ellei käyttökohteen osalta ole annettu tästä poikkeavia ohjeita.								Murtopultit on suunniteltu katkeamaan määrätyllä kuormalla. Käytä vain alkuperäistä luokitusta vastaavia murtopultteja. Käytä vain kiinnittimiä, joiden luokitus vastaa alkuperäisen kiinnittimen luokitusta. Jos käytät kiinnittimiä, joiden luokitus on alkuperäistä suurempi, kiristä ne alkuperäisen kiinnittimen kireyteen. Varmista, että kiinnittimen kierteet ovat puhtaat ja että kierteet kiertyvät moitteettomasti toisiinsa. Voitele normaalit ja sinkityt kiinnittimet aina, mikäli mahdollista. Tämä ei koske lukitusmuttereita, pyörän pultteja tai muttereita tai määrätyn käyttökohteen erityisohjetta.
