Hydraulisen vetokoukun kulumisen tarkastus

HUOMIO: Osat, jotka ovat kuluneet tai kulumassa loppuun, täytyy vaihtaa uusiin.

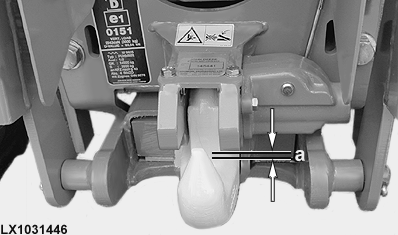

LX1031446-UN-24SEP03

Kohde	Mittaus	Ohjepituus
Rako salvan kohdalla	Suurin sallittu välys	10,0 mm 0.39 in.

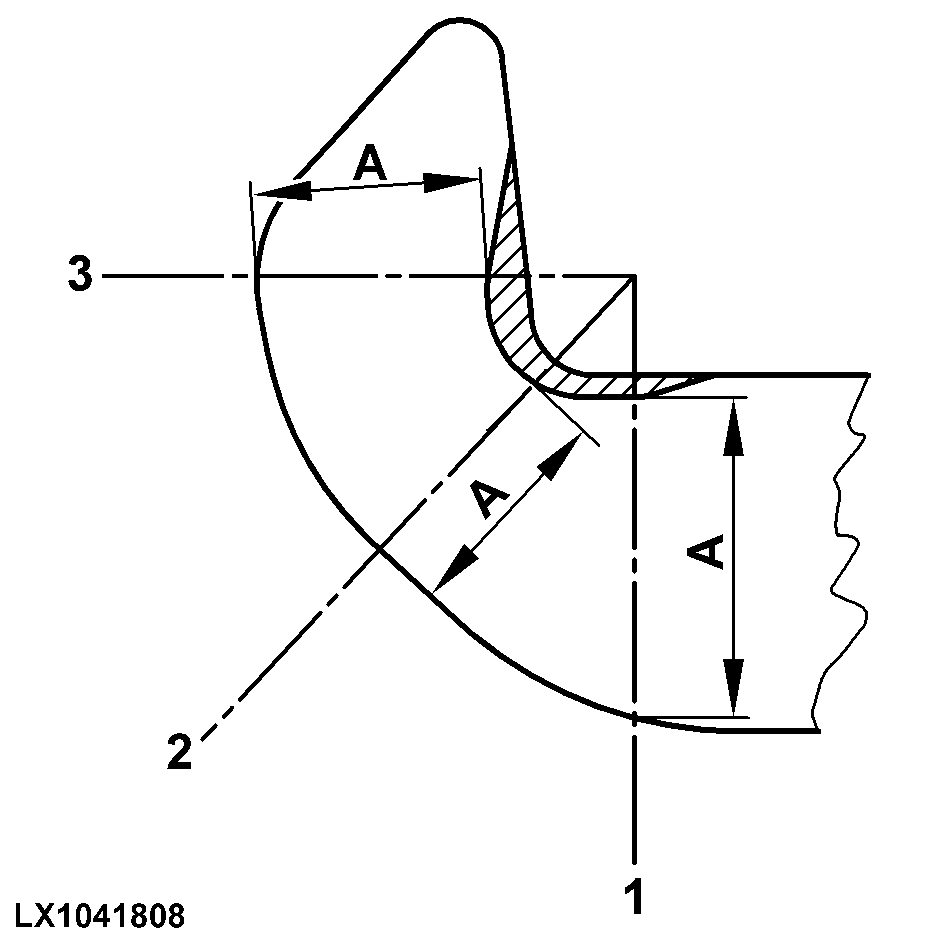

LX1041808-UN-27NOV06

Jos tyyppikilven lukema “D” on enintään 65, noudata seuraavia vähimmäismittoja (A).

Kohde	Mittaus	Ohjepituus
Vetokoukku, koukun läpimitta (D = enintään 65)	Vähimmäismitta (A), halkaisija 1	43,5 mm 1.71 in.

Jos tyyppikilven lukema “D” on yli 65, noudata seuraavia vähimmäismittoja (A).

Kohde	Mittaus	Ohjepituus
Vetokoukku, koukun läpimitta (D = yli 65)	Vähimmäismitta (A), halkaisija 1	45,0 mm 1.77 in.
