Vetotangon kulumisen tarkastus

HUOMIO: Osat, jotka ovat kuluneet tai kulumassa loppuun, täytyy vaihtaa uusiin.

LX1050828-UN-08OCT10

Luokan 2 vetotappien tekniset tiedot, tapin nimellishalkaisija 31,5 mm (1.24 in.):

Kohde	Mittaus	Ohjepituus
Vetotanko, tappi	Kulumisraja tai vähimmäishalkaisija	29,5 mm 1.16 in.

Luokan 3 vetotappien tekniset tiedot, tapin nimellishalkaisija 40,0 mm (1.57 in.):

Kohde	Mittaus	Ohjepituus
Vetotanko, tappi	Kulumisraja tai vähimmäishalkaisija	37,5 mm 1.48 in.

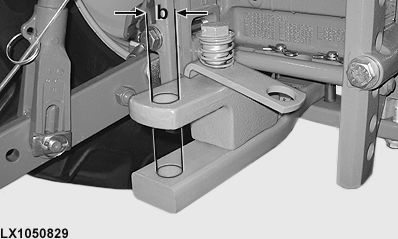

LX1050829-UN-08OCT10

Luokan 2 vastakappaleen reiän tekniset tiedot, tapin nimellishalkaisija 33,0 mm (1.30 in.):

Kohde	Mittaus	Ohjepituus
Vastakappaleen reiät ylhäällä ja alhaalla (kulkusuuntaan mitattuna)	Kulumisraja tai suurin sallittu halkaisija	35,0 mm (soikio) 1.38 in. (soikio)

Luokan 3 vastakappaleen reiän tekniset tiedot, tapin nimellishalkaisija 41,0 mm (1.61 in.):

Kohde	Mittaus	Ohjepituus
Vastakappaleen reiät ylhäällä ja alhaalla (kulkusuuntaan mitattuna)	Kulumisraja tai suurin sallittu halkaisija	43,0 mm (soikio) 1.69 in. (soikio)
