Kauko-ohjattavan vetolaitteen kulumisen tarkastus

HUOMIO:

LX1031444
LX1031444-UN-23SEP03

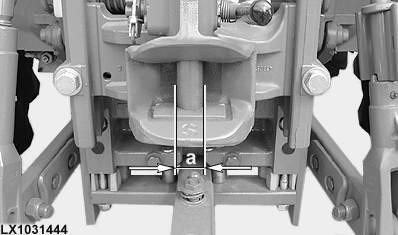

Suorasivuinen vetotappi

LX1039100
LX1039100-UN-11JUL06

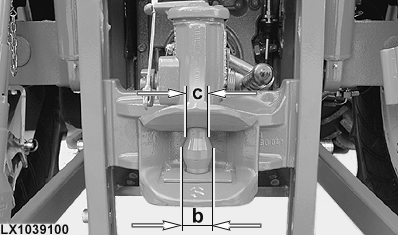

Pallomainen vetotappi

Osat, jotka ovat kuluneet tai kulumassa loppuun, täytyy vaihtaa uusiin.

Tarkasta vetotapin halkaisijat (a, b ja c).

KohdeMittausOhjepituus
Suorasivuinen vetotappiKulumisraja tai vähimmäishalkaisija (a)vähintään 29 mm vähintään 1.14 in.
Pallomainen vetotappiKulumisraja tai vähimmäishalkaisija (b)vähintään 36,5 mm vähintään 1.44 in.
Pallomainen vetotappiKulumisraja tai vähimmäishalkaisija (c)vähintään 27 mm vähintään 1.06 in.

LX1047991
LX1047991-UN-23SEP09

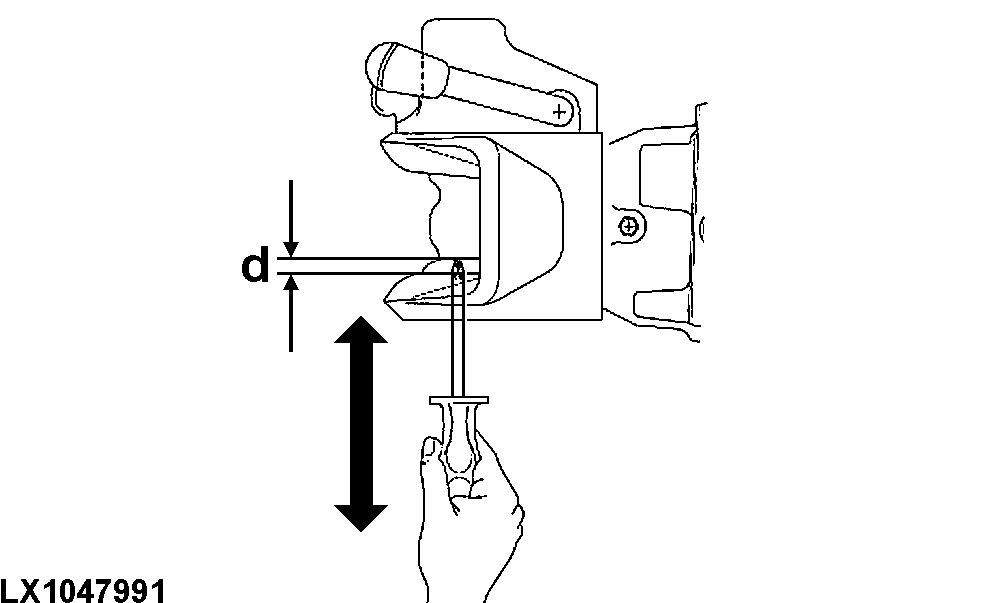

Tarkasta vetotapin pystysuuntainen välys (d).

KohdeMittausOhjepituus
VetotappiVälysenintään 2,5 mm enintään 0.1 in.

LX1031443
LX1031443-UN-23SEP03

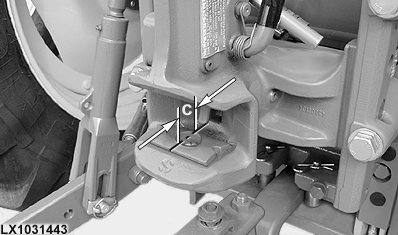

Tarkasta vastakappaleen reiän halkaisija (c).

KohdeMittausOhjepituus
Vastakappaleen reikä alhaalla (ajosuuntaan katsottuna) Kulumisraja tai vähimmäishalkaisijaenintään 34,0 mm (soikio) enintään 1.33 in. (soikio)

LX1047992
LX1047992-UN-23SEP09

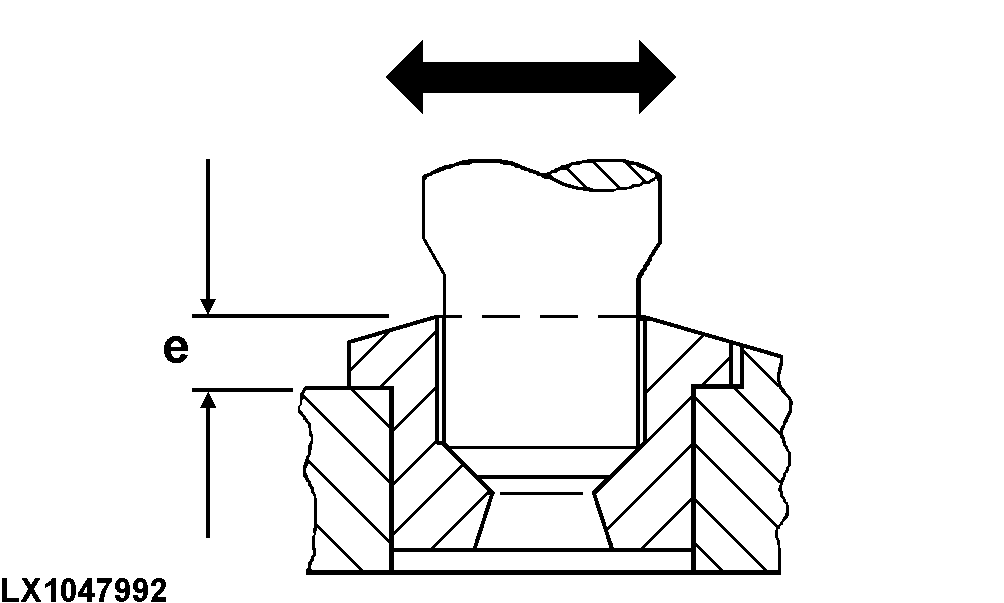

Tarkasta kulutuslevyn paksuus (e).

KohdeMittausOhjepituus
KulutuslevyPaksuusvähintään 6 mm vähintään 0.24 in.

Tarkasta tapin alaohjaimen välys.

KohdeMittausOhjepituus
Tappi alaohjaimessaVälysenintään 2,5 mm enintään 0.1 in.

Tarkasta vetotapin tai porauksen kuluminen.

KohdeMittausOhjepituus
Vetotappi ja reikäKuluminenenintään 1,5 mm enintään 0.06 in.

LX1048787
LX1048787-UN-09DEC09

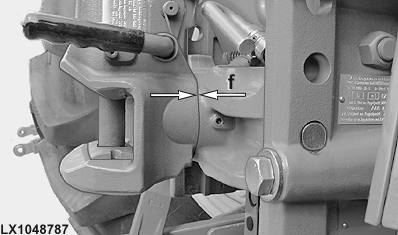

Määritä vetolaitteen ja vastakappaleen välys (f).

KohdeMittausOhjepituus
Vetolaite ja vastakappaleVälysenintään 3,0 mm enintään 0.12 in.

LX24888,00005D3-22-20100830
