Mekaanisen vetolaitteen kulumisen tarkastus (vain Italia ja Espanja)

HUOMIO: Osat, jotka ovat kuluneet tai kulumassa loppuun, täytyy vaihtaa uusiin.

LX1031440-UN-23SEP03

LX1031441-UN-23SEP03

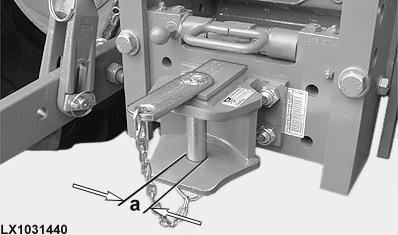

Tarkasta vetotapin halkaisija (a).

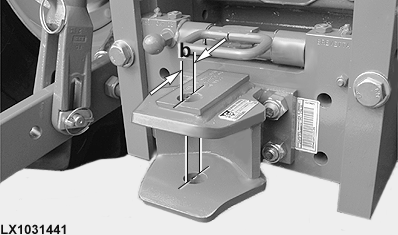

Tarkasta vastakappaleen reiän halkaisija (b).

Luokan 2 vetotappien tekniset tiedot, tapin nimellishalkaisija 28,0 mm (1.10 in.)

Kohde	Mittaus	Ohjepituus
Vetotappi	Kulumisraja tai vähimmäishalkaisija	26,5 mm 1.04 in.

Kohde	Mittaus	Ohjepituus
Vastakappaleen reiät ylhäällä ja alhaalla (kulkusuuntaan mitattuna)	Kulumisraja tai suurin sallittu halkaisija	31,0 mm (soikio) 1.22 in. (soikio)

Luokan 3 vetotappien tekniset tiedot, tapin nimellishalkaisija 43,0 mm (1.69 in.)

Kohde	Mittaus	Ohjepituus
Vetotappi	Kulumisraja tai vähimmäishalkaisija	41,0 mm 1.61 in.

Kohde	Mittaus	Ohjepituus
Vastakappaleen reiät ylhäällä ja alhaalla (kulkusuuntaan mitattuna)	Kulumisraja tai suurin sallittu halkaisija	46,0 mm (soikio) 1.81 in. (soikio)
