Vetonupin (pallonupin) kulumisen tarkastus

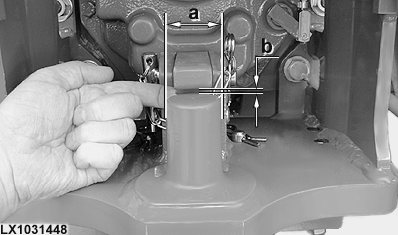

LX1031448-UN-09SEP03

HUOMIO: Osat, jotka ovat kuluneet tai kulumassa loppuun, täytyy vaihtaa uusiin.

Tarkasta rako (b) salvan kohdalla.

Kohde	Mittaus	Ohjepituus
Rako salvan kohdalla	Suurin sallittu välys	10,0 mm 0.39 in.

Tarkasta lukitustapin läpimitta (a).

Kohde	Mittaus	Ohjepituus
Tappi	Kulutusraja tai vähimmäisläpimitta	41,5 mm 1.63 in.
