Korkeussäätöinen vetolaite

LX1041478-UN-19DEC06

LX1031689-UN-15APR03

LX1031690-UN-15APR03

LX1041479-UN-19DEC06

LX1041480-UN-19DEC06

A - Korkeuden säätövipu

B - Lukituspainike

C - Avausvipu

D - Osoitintappi

Traktori on varustettavissa neljällä (1-4) erilaisella vetolaitteella, joiden käyttötavat poikkeavat toisistaan.

Kaikkien vetolaitteiden korkeutta säädetään vivun (A) avulla.

Mallissa 1 on lisäksi painettava lukituspainiketta (B).

Vetolaitteet voidaan avata ja sulkea vivun (C) avulla.

Mallit 3 ja 4 lukittuvat, kun vetosilmukka työntyy vetolaitteen kidan pohjaan. Malleja 3 ja 4 voidaan myös käyttää kuljettajan istuimelta käsin kauko-ohjauksen avulla.

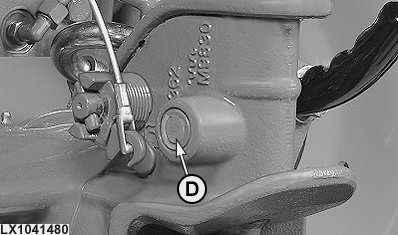

Vetolaitteet 3 ja 4 ovat lukkiutuneet, kun osoitintappi on kotelon reunan tasalla.

TÄRKEÄÄ: Käytä vain perävaunuja, joiden vetosilmukan koko vastaa vetotapin läpimittaa.

Kääntyviä vetolaitteita ei saa koskaan käyttää sellaisella hinaustangolla varustettujen perävaunujen hinaamiseen, jotka kääntyvät perävaunuun nähden.

Suurimmat sallitut staattiset pystykuormat ja vetokuormat on ilmoitettu osassa “Tekniset tiedot”.

HUOMAA: Vetolaitteen kuluvat osat tulee tarkastaa 250 tunnin välein (katso “250 tunnin huolto”). Vaihda osat tarvittaessa.
