Kiinteiden lokasuojien säätö

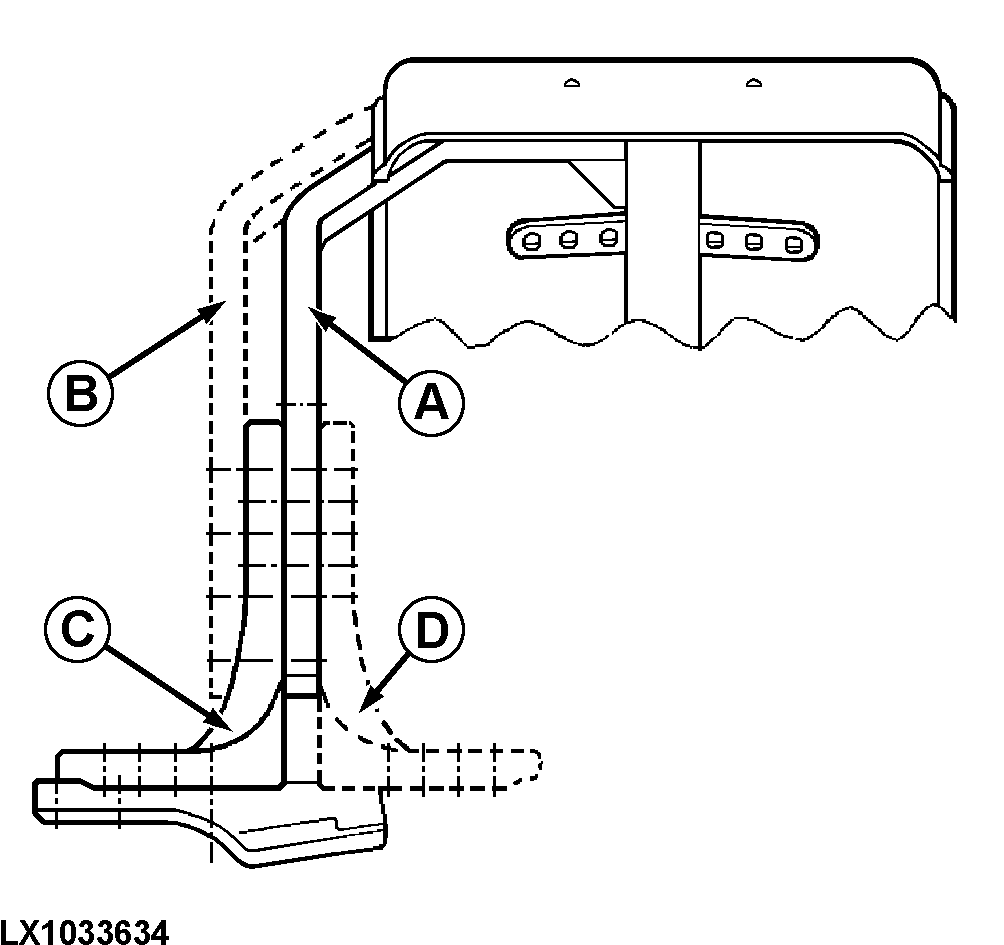

LX1033634-UN-08AUG06

A - Tuki pohjalevyyn (pyörän puoli)

B - Tuki pohjalevyyn (traktorin puoli)

C - Pohjalevy (traktorin puoli)

D - Pohjalevy (pyörän puoli)

Lokasuojia voidaan säätää erikseen. Mahdollisia säätöasentoja on useita. Lokasuojien kallistusta, leveyttä ja korkeutta voi säätää rengaskoon vaatimusten mukaisesti. Toimi seuraavasti:

1.
   LX1031619-UN-31MAY06


   LX1033894-UN-11MAR04

   Nosta traktorin etupää ylös niin, että etuvetoakseli pääsee kääntymään vapaasti.

---




2. Käännä ohjauspyörää kumpaankin suuntaan ja käännä akselia lokasuojan sopivimman kiinnitysasennon määrittämiseksi.

3. Säädä lokasuojan asentoa niin, että minimivälykset (katso kuva) saavutetaan. Lokasuoja ei saa koskettaa traktorin runkoa.

   A = 40 mm (1.57 in.)¹, B = 60 mm (2.36 in.)¹

4.
   LX1031620-UN-24APR06

   Säädä myös kääntökulman rajoittimet. Siten varmistat, että pyörä tai lokasuoja ei pääse koskettamaan traktorin osia (esim. polttonestesäiliötä).

---

Kiristä ruuvit seuraaviin tiukkuuksiin:

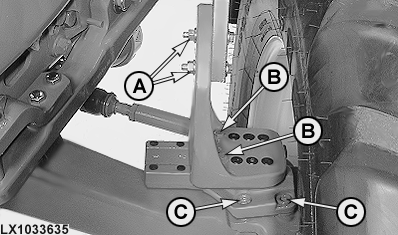

LX1033635-UN-10MAY04

A - Ruuvit, tuki pohjalevyyn

B - Ruuvit, pohjalevy alustaan

C - Kuusiokoloruuvi, alusta olka-akseliin

Ruuvit (A)..............	140 N˙m (105 lb.-ft.)
Ruuvit (B)..............	140 N˙m (105 lb.-ft.)
Ruuvit (C)..............	190 N˙m (140 lb.-ft.)
