Kääntyvien lokasuojien säätö

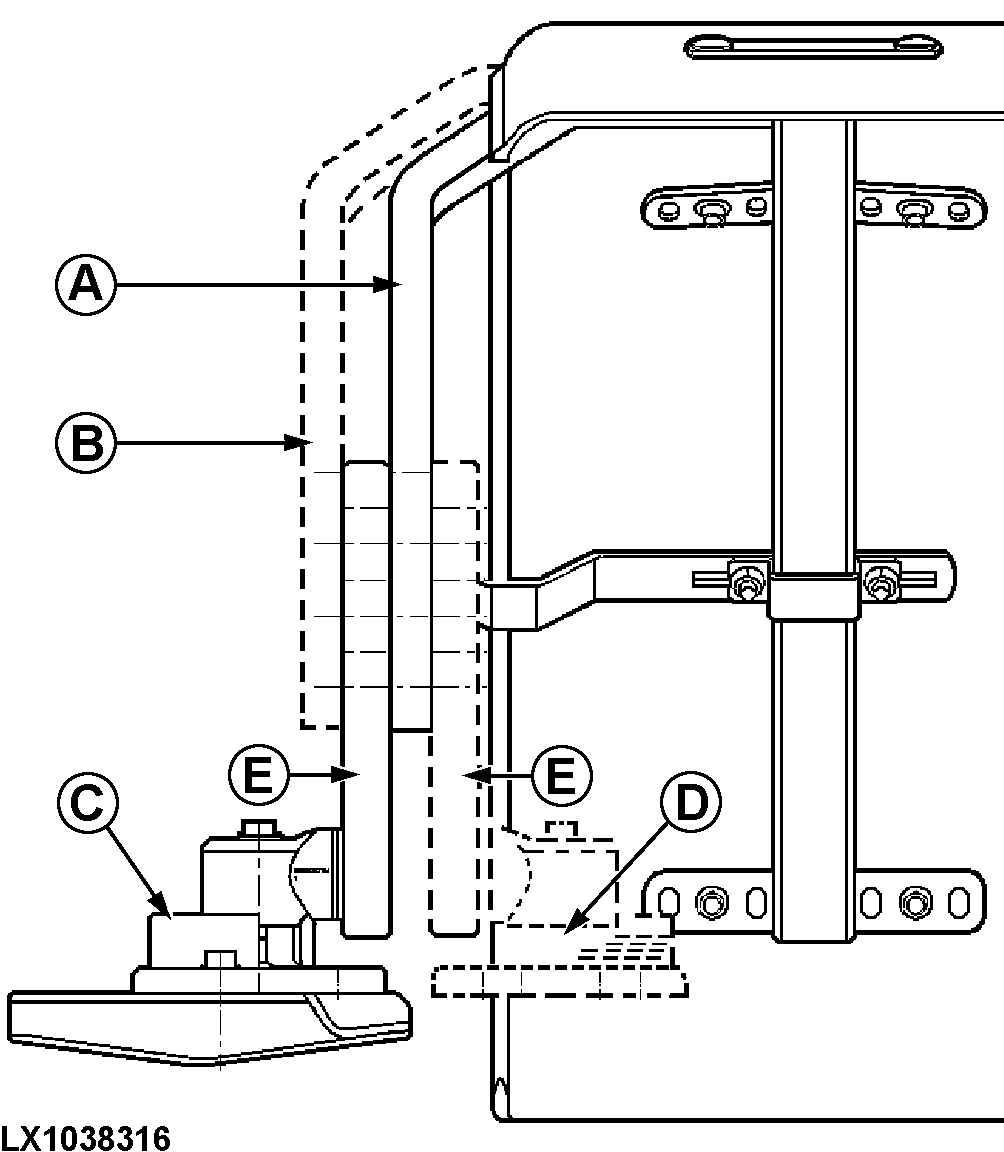

LX1038316-UN-08AUG06

A - Tuki säätövarteen (pyörän puoli)

B - Tuki säätövarteen (traktorin puoli)

C - Kääntyvä levy (traktorin puoli)

D - Kääntyvä levy (pyörän puoli)

E - Säätövarsi

Lokasuojia voidaan säätää erikseen. Mahdollisia säätöasentoja on useita. Lokasuojien kallistusta, leveyttä ja korkeutta voi säätää rengaskoon vaatimusten mukaisesti. Jos sijainnit C ja D aiotaan vaihtaa, käännä osa ympäri (ÄLÄ asenna sitä traktorin toiselle puolelle). Säädä seuraavaksi säätövarren (E) etu- ja takasuuntaista kulmaa. Voit tehdä säätöjä seuraavasti:

1.

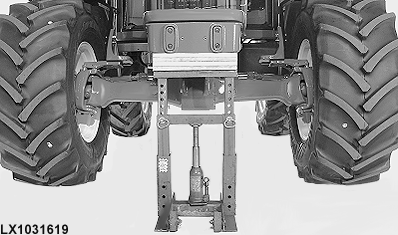

   LX1031619-UN-31MAY06

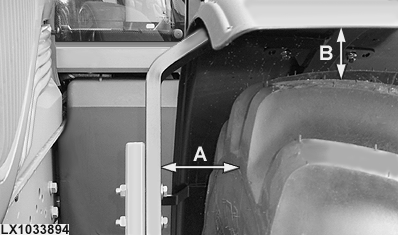

   LX1033894-UN-11MAR04

   Nosta traktorin etupää ylös niin, että etuvetoakseli pääsee kääntymään vapaasti.

---




2. Käännä ohjauspyörää kumpaankin suuntaan ja käännä akselia lokasuojan sopivimman kiinnitysasennon määrittämiseksi.

3. Säädä lokasuojan asentoa niin, että minimivälykset (katso kuva) saavutetaan. Lokasuoja ei saa koskettaa traktorin runkoa.

   A = 40 mm (1.57 in.)¹, B = 60 mm (2.36 in.)¹

4. Säädä lokasuojan pysäytin niin, että lokasuoja ei tartu reunoistaan kiinni, kun ohjauspyörä on ääriasennossa ja akseli kääntyy. Varmista, että pysäytin koskettaa traktorin runkoa ennen kuin lokasuoja osuu siihen.

5.

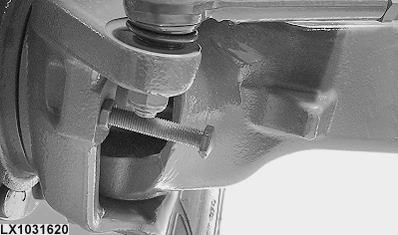

   LX1031620-UN-24APR06

   Säädä myös kääntökulman rajoittimet. Siten varmistat, että pyörä tai lokasuoja ei pääse koskettamaan traktorin osia (esim. polttonestesäiliötä).

---

Kiristä ruuvit seuraaviin tiukkuuksiin:

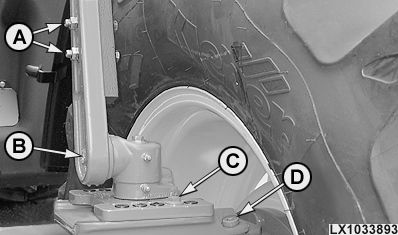

LX1033893-UN-11MAR04

A - Ruuvit, tuki säätövarteen

B - Ruuvi, säätövarsi niveleen

C - Ruuvit, kääntyvä levy alustaan

D - Kuusiokoloruuvi, alusta olka-akseliin

Ruuvit (A)..............	140 N˙m (105 lb.-ft.)
Ruuvi (B)..............	300 N˙m (220 lb.-ft.)
Ruuvit (C)..............	140 N˙m (105 lb.-ft.)
Ruuvit (D)..............	190 N˙m (140 lb.-ft.)
