Valot - Työvalot

Työvalojen kytkeminen päälle ja pois päältä

LX1053231-UN-29JUN11

LX1045585-UN-23AUG10

LX1045584-UN-23AUG10

LX1045582-UN-24AUG10

LX1045583-UN-24AUG10

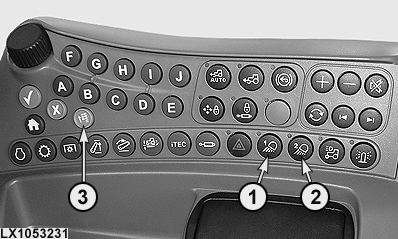

1 - Valoyhdistelmän 1 valintanäppäin

2 - Valoyhdistelmän 2 valintanäppäin

3 - Valikkonäppäin

4 - Valokatkaisin, työvalot PÄÄLLÄ

5 - Kauko- ja lähivalojen katkaisin

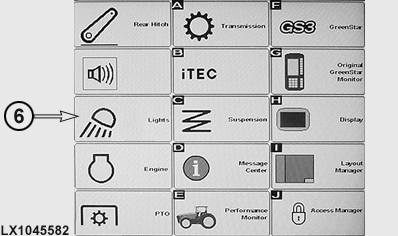

6 - Valojen etusivun kuvake

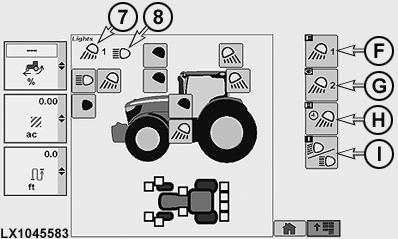

7 - Valoyhdistelmän 1 tai 2 tunnus

8 - Käytössä olevien kaukovalojen tunnus

F - Valoyhdistelmän 1 kuvake

G - Valoyhdistelmän 2 kuvake

H - Poistumisvalon* kuvake

I - Valoyhdistelmän ja käytössä olevien kaukovalojen kuvake

HUOMIO: Työvalojen käyttö yleisillä teillä on kielletty (valokatkaisin asennossa 4).

Käännä valokatkaisin asentoon (4) ja työvalot syttyvät. Viimeksi käytetty valoyhdistelmä kytkeytyy päälle ja sitä vastaava merkkivalo (1) tai (2) syttyy.

HUOMAA: Joka kerta, kun valoyhdistelmä kytketään päälle tai vaihdetaan, sen sivu ilmestyy muutamaksi sekunniksi CommandCenter™-monitoriin. Sivulta käy ilmi, mitkä valot ovat osa yhdistelmää.

Valintanäppäimen (1) tai (2) painaminen aktivoi kyseisen valoyhdistelmän. Tämä yhdistelmä ja tunnus (7) ilmestyvät hetkeksi CommandCenter™-monitoriin. Aktivoitavissa on jopa neljä erilaista valoyhdistelmää. Jos myös kaukovalot (5) kytketään päälle, kumpaakin valintanäppäintä kohti on käytettävissä vielä yksi lisäyhdistelmä. Sivulle tunnuksen (7) viereen ilmestyy tunnus (8).

Työvalojen valinta

HUOMAA: Työvalot ovat valittavissa siitä riippumatta, ovatko valot päällä vai pois päältä.

Siirry valojen etusivulle näppäimen (3) ja kuvakkeen (6) avulla. Sivun sisältö riippuu traktorin varustelusta.

Siirry työvalojen valintasivuille kuvakkeilla (F) ja (G) ja vastaava tunnus (7) ilmestyy monitoriin. Valitse haluamasi valoyhdistelmä valintasivulta. Valoyhdistelmä tallentuu automaattisesti.

Kun kuvake (I) on valittu, monitoriin ilmestyy tunnus (8) ja vielä yksi valoyhdistelmä on valittavissa valintasivusta riippuen.

* Lisätietoja on kohdassa Valot - Poistumisvalo tässä osassa.
