ClimaTrak-ilmastoinnin käyttö (automaattinen ilmastointi)

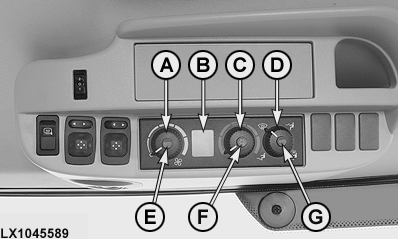

LX1045589-UN-01SEP10

A - Puhaltimen nopeuden valitsin

B - Lämpötilan nestekidenäyttö

C - Lämpötilan valinta

D - Ilman virtaussuunnan säädin

E - Puhaltimen automaattiohjauksen painike

F - Taloudellisen käytön painike

G - Ilmavirtauksen automaattiohjauksen painike

Järjestelmän hallintalaitteet ja näyttöruutu

ClimaTrak (ATC) -paneeli on varustettu kolmella säätimellä ja nestekidenäytöllä.

1. Puhaltimen nopeuden valitsin (A), jossa on AUTO-painike (E)
2. Lämpötilan valitsin (C), jossa on taloudellisen käytön painike (F)
3. Neliasentoinen ilman virtaussuunnan säädin (D), jossa on AUTO-painike (G)
   • Huurteenpoisto/tuulilasi
   • Huurteenpoisto/kojetaulu/jalkatila
   • Kojetaulu
   • Jalkatila

Haluttu lämpötila ilmestyy nestekidenäyttöön (B). Jos haluat halutun lämpötilan ja ulkolämpötilan vaihtelevan näytössä, vaihda asettelu osoitteessa ATC033. Tutustu kohtaan Mukautus luvussa CommandCenterin käyttö ja diagnostiikkaosoitteisiin siirtyminen (asiakkaan taso), osa "Vikakoodit ja mukautus".

Kun puhaltimen automaattiohjaus on valittuna, näytössä ovat puhaltimen tunnus sekä sana “AUTO”. Kun kompressorin kytkin kytkeytyy (ei taloudellisen käytön tilassa), näyttöön ilmestyy lumihiutalesymboli. Ilman virtaussuunta ilmoitetaan nuolella, joka osoittaa joko jalkoja tai päätä kohti. Samalla myös huurteenpoiston tunnus ilmestyy näyttöön. Sana AUTO ilmestyy ilmavirtaussymbolien alapuolelle, kun ilmavirtauksen automaattinen ohjaus on toiminnassa.

Ilmavirtauksen automaattiohjauksen tilassa (AUTO) valintaa voidaan muuttaa portaattomasti asentojen huurteenpoisto, jalkatila sekä jalkatila/kojetaulu välillä.

• Kojetaulu — Ilma ohjataan kojetaulussa oleviin suulakkeisiin.
• Jalkatila — Ilma ohjataan jalkatilaan, ellei huurteenpoisto ole tarpeen.
• Huurteenpoisto — Ilma ohjataan tuulilasiin.
• Huurteenpoisto/kojetaulu/jalkatila — Muuttuvat asennot, jolloin ilmavirtausta ohjataan kulloisenkin tarpeen mukaan.

HUOMAA: Jotta ClimaTrak-järjestelmän suorituskyky pysyisi moitteettomana, kiertoilman suodattimet ohjaamossa tulee puhdistaa säännöllisesti (tutustu kohtaan Huolto tarvittaessa).

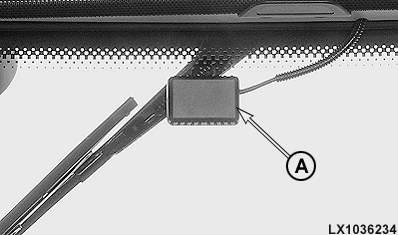

Huurteenpoiston tunnistin

LX1036234-UN-03JUN05

TÄRKEÄÄ: Estä huurteenpoiston tunnistinta (A) joutumasta kosketuksiin suurten vesimäärien kanssa.
