Ilmajousitetut istuimet MSG95AL ja MSG95AL-DDS

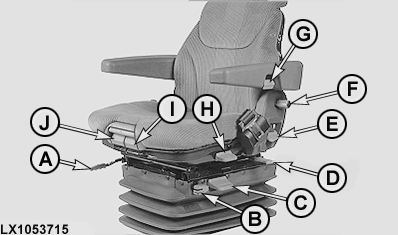

LX1053715-UN-29JUN11

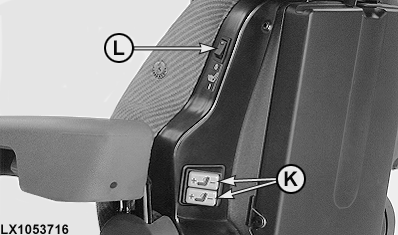

LX1053716-UN-29JUN11

TÄRKEÄÄ: Istuimen säädön yhteydessä vallitsee puristumisvaara. Ohjaamossa olevat esineet voivat rajoittaa liikkumavapautta. Varmista, että istuin on riittävän kaukana muista komponenteista estääksesi törmäykset. Tahatonkin hallintalaitteiden koskettaminen voi johtaa traktorin tai työkoneen kytkeytymiseen päälle.

A — Säätö pituussuunnassa

Vedä vivusta (A) ja siirrä istuin haluamaasi asentoon. Anna vivun napsahtaa paikalleen.

B — Pitkittäisjousituksen säätö

• Vipu (B) edessä - ei pitkittäisjousitusta
• Vipu (B) takana - pitkittäisjousitus

C — Painon säätö

Istuin tulee säätää kulloisenkin käyttäjän painolle sopivaksi painon kuormittaessa istuinta. Käynnistä moottori, anna istuimen laskeutua ja vedä vivusta (C) lyhyesti. Istuin säätää itsensä automaattisesti kuljettajan painolle sopivaksi.

HUOMAA: Istuimen voi säätää painolle 50 - 130 kg (110 - 285 lb).

C — Korkeuden säätö

Painon säädön jälkeen istuimen voi säätää halutulle korkeudelle. Korkeuden säätö tapahtuu vetämällä vipua (C) ylöspäin ääriasentoon saakka tai painamalla vivun alas. Jos ylä- tai alaraja saavutetaan korkeussäädön aikana, automatiikka säätää korkeuden siten, että istuimen käytettävissä on vähimmäisliikevara ylöspäin ja alaspäin (jousitusta varten).

D — Sivuttaisjousituksen säätö

• Vipu (D) eteen - sivuttaisjousitus
• Vipu (D) taakse - ei sivuttaisjousitusta

E — Selkänojan kallistuksen säätö

Vedä vivusta (E) ja siirrä istuimen selkänoja haluttuun kulmaan. Anna vivun napsahtaa paikalleen.

F — Käsinojien korkeuden säätö

Käsinojien korkeuden voi säätää nupilla (F) johonkin viidestä eri asennosta.

G — Käsinojien kallistuksen säätö

Käsinojien kallistuksen voi säätää nupilla (G) (rajaton säätö). Käsinojaa voi laskea 30° painamalla käsinojan kallistuksen säätimen (G) käsinojan sisään.

H —Kääntömekanismin säätö

Istuimen kääntömekanismia käytetään vivulla (H) seuraavasti:

Nosta vipu ylös. Istuinta voi kääntää 15° vasemmalle ja oikealle. Istuimen voi lukita 7,5° välein.

Mikäli varusteltu Premium Plus -ohjaamolla ja käsinojan hallintalaitteella:

Älä koskaan ajaessasi traktoria käännä istuinta 7,5°:n lukituksen yli. Älä anna hallintalaitteen kolahtaa ohjauspyörään.

I — Istuimen kulman säätö

Vedä kahvaa (I) ylöspäin ja siirrä istuin haluamaasi kulmaan. Anna kahvan napsahtaa paikalleen.

J — Istuintyynyn säätö

Vedä kahvaa (J) ylöspäin ja siirrä istuintyyny haluamaasi asentoon. Anna kahvan napsahtaa paikalleen.

K — Ristiselän tuen säätö

Säädä ristiselän tuen asentoa keinukatkaisimilla (K).

L — Istuimen lämmitys

Katkaisin (L) on tarkoitettu istuimen lämmittimen kytkemiseen päälle ja pois päältä.
