Ilmajousitettu istuin MSG95GL

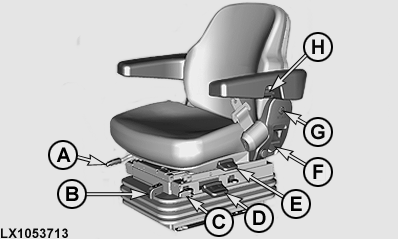

LX1053713-UN-27JUL11

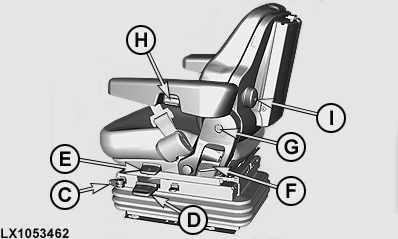

LX1053462-UN-27JUN12

TÄRKEÄÄ: Istuimen säädön yhteydessä vallitsee puristumisvaara. Ohjaamossa olevat esineet voivat rajoittaa liikkumavapautta. Varmista, että istuin on riittävän kaukana muista komponenteista estääksesi törmäykset. Tahatonkin hallintalaitteiden koskettaminen voi johtaa traktorin tai työkoneen kytkeytymiseen päälle.

A — Säätö pituussuunnassa

Vedä vivusta (A) ja siirrä istuin haluamaasi asentoon. Anna vivun napsahtaa paikalleen.

B — Painon ja korkeuden osoitin

Asteikossa näkyvä vihreä merkki osoittaa, onko paino- tai korkeusasetus oikea.

C — Pitkittäisjousituksen säätö

• Vipu (C) edessä - ei pitkittäisjousitusta
• Vipu (C) takana - pitkittäisjousitus

D — Painon säätö

Istuin tulee säätää kulloisenkin käyttäjän painolle sopivaksi painon kuormittaessa istuinta. Säädä istuin kuljettajan painon mukaiseksi käynnistämällä moottorin ja antamalla istuimen asettua paikalleen. Vedä sitten vivusta (D) tai paina sitä alaspäin, kunnes osoittimen asteikkoon (B) ilmestyy vihreä merkki.

HUOMAA: Istuimen voi säätää painolle 50 - 130 kg (110 - 285 lb).

D — Korkeuden säätö

Painon säädön jälkeen istuimen voi säätää halutulle korkeudelle. Säädä korkeus vetämällä vipu (D) niin korkealle kuin mahdollista tai painamalla sitä alas niin pitkälle kuin mahdollista. Osoittimen asteikkoon (B) tulee ilmestyä vihreä merkki. Jos säädetty korkeus on ylä- tai alarajalla, säädä se hieman alemmas tai ylemmäs, jotta istuimelle jää vähimmäisliikevara ylöspäin ja alaspäin (jousitusta varten).

E —Kääntömekanismin säätö

Istuimen kääntömekanismia käytetään vivulla (E) seuraavasti:

Nosta vipu ylös. Istuinta voi kääntää 15° vasemmalle ja oikealle. Istuimen voi lukita 7,5° välein.

F — Selkänojan kallistuksen säätö

Vedä vivusta (F) ja siirrä istuimen selkänoja haluttuun kulmaan. Anna vivun napsahtaa paikalleen.

G — Käsinojien korkeuden säätö

Irrota suojukset (G) kummaltakin puolen ja löysää muttereita. Siirrä käsinojat haluamaasi asentoon ja kiristä mutterit.

H — Käsinojien kallistuksen säätö

Käsinojien kallistuksen voi säätää nupilla (H) (rajaton säätö). Käsinojaa voi laskea 30° painamalla käsinojan kallistuksen säätimen (H) käsinojan sisään.

I — Ristiselän tuen säätö

Säädä ristiselän tuen asentoa nupilla (I).
