Sulakkeiden sijainti
LX1045629-UN-16FEB11
Jalkatilan sulakkeet (LCS)
LX1053354-UN-10JAN12
Sulakerasia askelman takana (PLB)

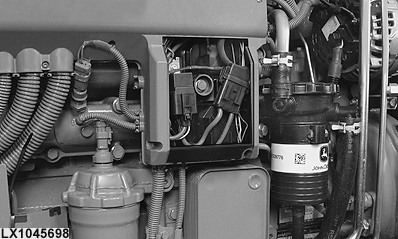

LX1045698-UN-22NOV10
Moottorin sulakerasia
Sähkökeskuksen toisiovirtapiirin (Load Center Secondary, LCS) sulake- ja relerasia sijaitsee oikeapuoleisessa sivukoetaulussa, jalkatilassa.
Sulakerasiaan Power Link Box (PLB) sisältyvät sulakkeet ja releet sijaitsevat oikeanpuoleisten portaiden takana.
Hehkutuskäynnistyksen sulake ja rele sijaitsevat moottorin oikealla puolella.
|
OULXA64,0002629-22-20120110 |
