iTEC - Muokkaustila, toimintosarjan asettelu traktorin ollessa paikallaan

HUOMAA: Kaikki muutokset tallentuvat muistiin, mikäli valitaan jokin toinen työkone, mikäli toimintosarjan kuvaketta käytetään toimintosarjan numeron muuttamiseen tai mikäli muokkaustilasta poistutaan. Näin tapahtuu silloin, kun käyttäjä siirtyy toiselle sivulle, esim. ulosottoventtiilin tai voimanoton asettelujen sivulle.

1.
   LX1045725-UN-16AUG10

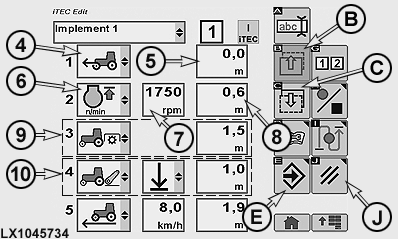

   LX1045734-UN-16AUG10

   Toiminnot virheellisessä järjestyksessä

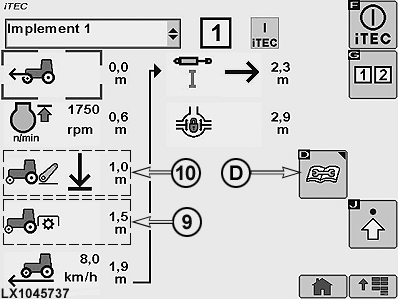

   LX1045737-UN-17AUG10

   Toiminnot oikeassa järjestyksessä

   4 - Ensimmäisen toiminnon pudotusruutu

   5 - Ensimmäisen työmatkan syöttökenttä

   6 - Toisen toiminnon pudotusruutu

   7 - Työprosessin pudotusruutu/syöttökenttä

   8 - Toisen työmatkan syöttökenttä

   9 - Voimanottotoiminto päällä

   10 - Nostolaitetoiminto

   B - Edellisen sivun kuvake

   C - Seuraavan sivun kuvake

   D - Tilan kuvake

   E - Tallennuksen/vahvistuksen kuvake

   J - Peruutuksen kuvake

   Valitse iTEC:n aloitussivu ja paina tämän jälkeen iTEC:n päälle- ja poiskytkennän kuvaketta. Lisätietoja tämän osan kohdassa "iTEC - Aloitussivu, ohjelmatilaan siirtyminen".

---




2. Varmista, että iTEC on kytketty päälle. Samanaikaisesti iTEC:n merkkivalo syttyy mittaristossa.

3. Siirry pudotusruutuun (1, työkoneen valinta) ja valitse haluamasi työkone.

4. Valitse kuvakkeella toimintosarja 1 tai 2. Toimintosarjan valitsemisen jälkeen ruutuun ilmestyy vastaava näyttö.

5. Valitse lisäasettelujen kuvake.

6. Siirry ensimmäisen toiminnon pudotusruutuun (4) ja valitse esim. "etuveto päällä". Kuvakkeen (D) valitsemalla voi hakea näyttöön käytettävissä olevien toimintojen tämänhetkisen tilan. Tutustu myös tämän osan kohtaan "iTEC - Tilasivu".

   HUOMAA: Kaikkien käytettävissä olevien toimintojen luettelo on nähtävissä tämän osan kohdassa "iTEC - Käytettävissä olevat toiminnot ja mahdolliset työprosessit".

7. Jos kohtaa "etuveto päällä" ei voi valita, siirry suoraan työmatkan syöttökenttään (5).

8. Syötä työmatka toimintosarjan aloituspisteestä toiminnon käynnistyspisteeseen.

9. Siirry toisen toiminnon pudotusruutuun (6) ja valitse esim. "FieldCruise päällä".

10. Siirry työprosessin pudotusruutuun/syöttökenttään (7) ja syötä haluamasi moottorin nopeus joko vierityspyörän tai numeroryhmän avulla.

11. Siirry työmatkan syöttökenttään (8) ja syötä työmatka toimintosarjan aloituspisteestä toiminnon käynnistyspisteeseen.

12. Valitse muut toiminnot tarvittavia työprosesseja ja työmatkoja käyttäen. Enimmillään on mahdollista valita 20 toimintoa. Jos näytössä olevalta sivulta ei voi valita muita toimintoja, siirry seuraavalle sivulle kuvakkeella (C).

    TÄRKEÄÄ: Valitessasi tallennuksen/vahvistuksen kuvakkeen (E) toiminnot ilmestyvät näyttöön työmatkan mukaisessa kasvavassa järjestyksessä. Kuvissa toiminnot (9) ja (10) vaihtavat paikkaansa.

13. Kun olet asettanut kaikki toimintosarjan vaiheet, kuvakkeella (E) voit tallentaa muutokset tai kuvakkeella (J) poistaa kaikki muutokset.
