PowrQuad™ PLUS -vaihteiston käyttö

LX1045759-UN-06DEC10

LX1045755-UN-06DEC10

Aluevaihdevipu ja painikkeet (käsikytkin)

LX1036266-UN-06JUN06

LX1044922-UN-11DEC07

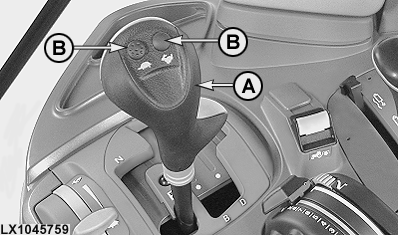

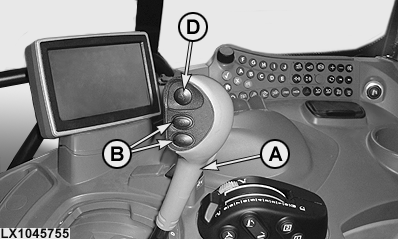

A - Aluevaihdevipu

B - Vaihtamispainikkeet

C - Suunnanvaihtovipu

D - Käsikytkimen painike

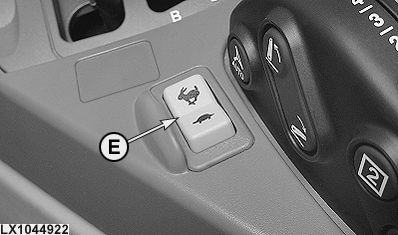

E - Vaihtamiskatkaisin (lisävaruste)

Vaihteiden vaihtaminen tapahtuu aluevaihdevipua (A), vaihtamispainikkeita (B) (tai vaihtamiskatkaisinta (E)) ja suunnanvaihtovipua (C) käyttäen. Käsikytkintä käytetään painikkeesta (D).
Siirrä suunnanvaihtovipu (C) vapaa-asentoon ennen kuin käynnistät moottorin. Liikkeellelähtö: siirrä ensin aluevaihdevipu (A) haluamallesi alueelle ja tämän jälkeen suunnanvaihtovipu haluamasi ajosuunnan asentoon.

HUOMIO: Traktori lähtee liikkeelle, mikäli suunnanvaihtovipua liikutetaan moottorin käydessä ja jokin alue on valittuna.

Kytkinpoljinta tai käsikytkimen painiketta on painettava vaihdettaessa alueelta toiselle. Kytkintä ei tarvitse käyttää vaihteiden tai ajosuunnan vaihtamiseen.
Traktoria pysäköitäessä suunnanvaihtovipu (C) tulee siirtää ensin vapaa-asentoon. Kytke tämän jälkeen vaihteiston lukko päälle aluevaihdevivusta (A).

TÄRKEÄÄ: Vaihteiston lukon saa kytkeä päälle vain traktorin ollessa paikallaan.

HUOMAA: Varoitussummeri hälyttää ja sininen INFO-merkkivalo syttyy, mikäli vaihdevipu (A) siirretään lukitusasentoon suunnanvaihtovivun (C) ollessa jossakin muussa kuin vapaa-asennossa. Kun moottori sammuu, suunnanvaihtovipu jää valittuun asentoonsa, samalla kun vaihteisto siirtyy vapaalle.

Jos suunnanvaihtovipu ei ole vapaa-asennossa moottorin käynnistyttyä, varoitussummeri hälyttää ja CommandCenter™-monitoriin ilmestyy muistutus kuljettajalle.

Varoitussummeri hälyttää ja sininen INFO-merkkivalo syttyy, jos suunnanvaihtovipu siirretään pois vapaa-asennosta vaihteiston lukon ollessa päällä. Traktori lähtee liikkeelle siirtämällä ensin aluevaihdevivun jollekin alueelle ja sitten suunnanvaihtovivun vapaa-asennosta halutun ajosuunnan asentoon.

Käsikytkin

Kytkin kytkeytyy irti painettaessa painiketta (D). Alueita voi nyt vaihtaa tai traktorin pysäyttää. Painikkeen (D) vapauttamisen jälkeen kytkin kytkeytyy moduloiden. Istuimen katkaisimella (ilmaisee kuljettajan läsnäolon) varustetuissa traktoreissa tapahtuu seuraavasti:
Jos paino puuttuu istuimelta eikä kytkinpoljinta tai jarrupoljinta ole painettu viimeisten 3 sekunnin aikana ennen painikkeen vapauttamista, traktori ei lähde liikkeelle, vaikka suunnanvaihtovipu on jommankumman ajosuunnan asennossa. CommandCenter™-monitoriin ilmestyy tätä koskeva viesti. Traktorilla voi lähteä liikkeelle siirtämällä suunnanvaihtovivun ensin vapaalle ja tämän jälkeen halutun ajosuunnan asentoon.

HUOMAA: Käsikytkin ei sovellu työkoneen lähestymiseen “ryömintänopeudella”.

Käsikytkimen voi ottaa käyttöön ja poistaa käytöstä osoitteessa PTQ167. Tutustu kohtaan Mukautus luvussa CommandCenterin käyttö ja diagnostiikkaosoitteisiin siirtyminen (asiakkaan taso), osa "Vikakoodit ja mukautus".

Suositeltava vaihtaminen kuormituksen alaisena (siirtoajo) vaihteen sovituksen ollessa pois päältä:

1. Valitse alue, joka sopii ajamiseen kuormituksen alaisena.
2. Kytke 1. vaihde päälle.
3. Lähde liikkeelle ja vaihda alueita yksi kerrallaan suuremmalle, kunnes suurin alue on saavutettu.
4. Vaihda vaihteita yksi kerrallaan suuremmalle.

Suositeltava vaihtaminen kuormituksen alaisena (siirtoajo) vaihteen sovituksen ollessa päällä:

1. Valitse alue, joka sopii ajamiseen kuormituksen alaisena.
2. Kytke 1. vaihde päälle.
3. Lähde liikkeelle ja vaihda vaihteita yksi kerrallaan suuremmalle, kunnes suurin vaihde on saavutettu.
4. Valitse seuraava alue. Vaihteen sovitus valitsee automaattisesti vaihteen, joka vastaa ajonopeutta.
5. Vaihda vaihteita yksi kerrallaan suuremmalle ja vaihda alueita, kunnes haluamasi ajonopeus on saavutettu.

Käyttö kylmällä säällä

Kylmä öljy (0 °C, 32 °F) saattaa vaikuttaa suunnanvaihtovivun toimintaan. Lämpötilan ollessa alle -10 °C (14 °F) ajosuunnan vaihtaminen voi hidastua. Alle +5 °C (41 °F) lämpötilassa automaattinen pehmeä vaihtaminen (SoftShift) on pois päältä.

Tietyissä olosuhteissa suunnanvaihtovipua voi joutua liikuttamaan useita kertoja, ennen kuin traktori lähtee liikkeelle. Öljyn lämmetessä toiminta palautuu normaaliksi.

Varakäyttö

Eräissä tapauksissa traktorilla on mahdollista ajaa varakäytön tilassa, vaikka vaihteiston sähköjärjestelmä olisi vioittunut.

Toimi tällöin seuraavasti: sammuta moottori, irrota liitin K05/03 (relerasia LCS-05) ja asenna liitin takaisin paikalleen 90° käännettynä. Tekstin Come Home (varakäyttö) tulee olla ylhäällä.

HUOMAA: Varakäytössä moottorin nopeus on korkeintaan 1500 r/min ja vain jokaisen alueen 1. vaihde on käytettävissä. Käsikytkin EI ole käytössä.

Toiminnan rajoitus nopeussignaalin puuttuessa

Jos ohjausyksikkö havaitsee nopeussignaalin puuttuvan, vain ensimmäiset kolme vaihdetta joka alueella ovat käytössä.
