AutoQuad™ PLUS -vaihteiston käyttö

LX1045756-UN-06DEC10

LX1036266-UN-06JUN06

LX1044923-UN-11DEC07

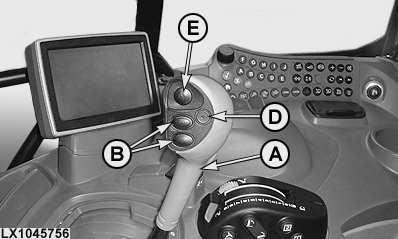

A - Aluevaihdevipu

B - Vaihtamispainikkeet

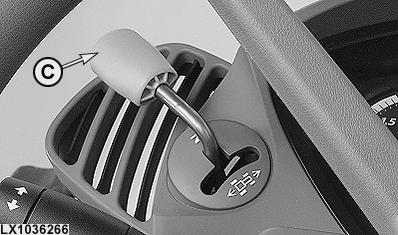

C - Suunnanvaihtovipu

D - Automatiikan painike

E - Käsikytkimen painike

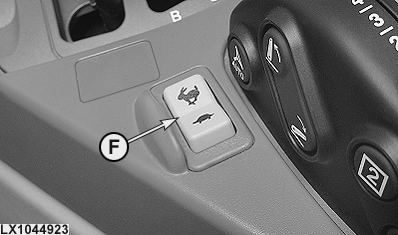

F - Vaihtamiskatkaisin (lisävaruste)

Vaihteiden vaihtaminen tapahtuu aluevaihdevipua (A), vaihtamispainikkeita (B) (tai vaihtamiskatkaisinta (F)) ja suunnanvaihtovipua (C) käyttäen. Automaattisen vaihtamisen voi kytkeä päälle ja pois päältä painikkeella (D). Käsikytkintä ohjataan painikkeella (E).

Siirrä suunnanvaihtovipu (C) vapaa-asentoon ennen kuin käynnistät moottorin. Liikkeellelähtö tapahtuu siirtämällä ensin aluevaihdevipu (A) halutulle alueelle ja tämän jälkeen suunnanvaihtovipu halutun ajosuunnan asentoon.

HUOMIO: Traktori lähtee liikkeelle, mikäli suunnanvaihtovipua liikutetaan moottorin käydessä ja jokin alue on valittuna.

Kytkinpoljinta tai käsikytkimen painiketta on painettava vaihdettaessa alueelta toiselle. Kytkintä ei tarvitse käyttää vaihteita vaihdettaessa tai ajosuuntaa muutettaessa.

Traktoria pysäköitäessä suunnanvaihtovipu (C) tulee siirtää ensin vapaa-asentoon. Tämän jälkeen vaihteiston lukko kytketään päälle aluevaihdevivulla (A).

TÄRKEÄÄ: Vaihteiston lukon saa kytkeä päälle vain traktorin ollessa paikallaan.

HUOMAA: Varoitussummeri hälyttää ja sininen INFO-merkkivalo syttyy, mikäli vaihdevipu (A) siirretään vaihteiston lukon asentoon suunnanvaihtovivun (C) ollessa jossakin muussa kuin vapaa-asennossa. Kun moottori sammuu, suunnanvaihtovipu jää valittuun asentoonsa, mutta vaihteisto vaihtaa vapaalle.

Jos suunnanvaihtovipu ei ole vapaa-asennossa moottorin käynnistyttyä, varoitussummeri hälyttää ja CommandCenter™-monitoriin ilmestyy muistutus kuljettajalle.

Varoitussummeri hälyttää ja sininen INFO-merkkivalo syttyy, jos suunnanvaihtovipu siirretään pois vapaa-asennosta vaihteiston lukon ollessa päällä. Traktori lähtee liikkeelle siirtämällä ensin aluevaihdevivun jollekin alueelle ja sitten suunnanvaihtovivun vapaa-asennosta halutun ajosuunnan asentoon.

Käsikytkin

Kytkin kytkeytyy irti painettaessa painiketta (E). Alueita voi nyt vaihtaa tai traktorin pysäyttää.

Painikkeen (E) vapauttamisen jälkeen kytkin kytkeytyy moduloiden.

Istuimen katkaisimella (ilmaisee kuljettajan läsnäolon) varustetuissa traktoreissa tapahtuu seuraavasti:

Jos paino puuttuu istuimelta eikä kytkin- tai jarrupoljinta ole painettu viimeisten 3 sekunnin aikana ennen painikkeen vapauttamista, traktori ei lähde liikkeelle, vaikka suunnanvaihtovipu on jommankumman ajosuunnan asennossa. CommandCenter™-monitoriin ilmestyy tätä koskeva viesti. Traktorilla voi lähteä liikkeelle siirtämällä suunnanvaihtovivun ensin vapaalle ja tämän jälkeen halutun ajosuunnan asentoon.

HUOMAA: Käsikytkin ei sovellu työkoneen lähestymiseen “ryömintänopeudella”.

Käsikytkimen voi ottaa käyttöön ja poistaa käytöstä osoitteessa PTQ 167. Tutustu kohtaan Mukautus luvussa CommandCenter-monitorin käyttö ja diagnostiikkaosoitteisiin siirtyminen (asiakkaan taso), osa "Vikakoodit ja mukautus".

Suositeltava vaihtaminen kuormituksen alaisena (siirtoajo) vaihteen sovituksen ja automaattisen vaihtamisen ollessa pois päältä:

1. Valitse alue, joka sopii ajamiseen kuormituksen alaisena.
2. Kytke 1. vaihde päälle.
3. Lähde liikkeelle ja vaihda alueita yksi kerrallaan suuremmalle, kunnes suurin alue on saavutettu.
4. Vaihda vaihteita yksi kerrallaan suuremmalle.

Suositeltava vaihtaminen kuormituksen alaisena (siirtoajo) vaihteen sovituksen ollessa päällä ja automaattisen vaihtamisen ollessa pois päältä:

1. Valitse alue, joka sopii ajamiseen kuormituksen alaisena.
2. Kytke 1. vaihde päälle.
3. Lähde liikkeelle ja vaihda vaihteita yksi kerrallaan suuremmalle, kunnes suurin vaihde on saavutettu.
4. Valitse seuraava alue. Vaihteen sovitus valitsee automaattisesti vaihteen, joka vastaa ajonopeutta.
5. Vaihda vaihteita yksi kerrallaan suuremmalle ja vaihda alueita, kunnes haluamasi ajonopeus on saavutettu.

Suositeltava vaihtaminen kuormituksen alaisena (siirtoajo) automaattisen vaihtamisen ollessa päällä:

1. Valitse alue, joka sopii ajamiseen kuormituksen alaisena.
2. Aja traktoria ja lisää ajonopeutta. Automaattinen vaihtaminen vaihtaa vaihteita suurempaan yksi kerrallaan ajonopeuteen nähden kunnes suurin vaihde on saavutettu.
3. Vaihda alueita, kunnes olet saavuttanut haluamasi ajonopeuden.
4. Vaihda vaihteita yksi kerrallaan suuremmalle ja vaihda alueita, kunnes haluamasi ajonopeus on saavutettu.

Käyttö kylmällä säällä

Kylmä öljy (0 °C, 32 °F) saattaa vaikuttaa suunnanvaihtovivun toimintaan. Lämpötilan ollessa alle -10 °C (14 °F) ajosuunnan vaihtaminen voi hidastua. Alle +5 °C (41 °F) lämpötilassa automaattinen pehmeä vaihtaminen (SoftShift) on pois päältä.

Tietyissä olosuhteissa suunnanvaihtovipua voi joutua liikuttamaan useita kertoja, ennen kuin traktori lähtee liikkeelle. Öljyn lämmetessä toiminta palautuu normaaliksi.

Varakäyttötila

LX1057574-UN-16JUL12

LX1057575-UN-16JUL12

Eräissä tapauksissa traktorilla on mahdollista ajaa myös siinä tapauksessa, että vaihteiston sähköjärjestelmä on vioittunut.

Toimi tällöin seuraavasti: sammuta moottori, irrota liitin K05/03 (relerasia LCS-05) ja asenna liitin takaisin paikalleen käännettynä 90° oikealle.

HUOMAA: Varakäytössä moottorin nopeus on korkeintaan 1500 r/min ja vain jokaisen alueen 1. vaihde on käytettävissä. Käsikytkin EI ole käytössä.

Toiminnan rajoitus nopeussignaalin puuttuessa

Jos ohjausyksikkö havaitsee nopeussignaalin puuttuvan, vain ensimmäiset kolme vaihdetta joka alueella ovat käytössä.

Automaattinen vaihtaminen

LX1045757-UN-06DEC10

LX1045758-UN-10DEC10

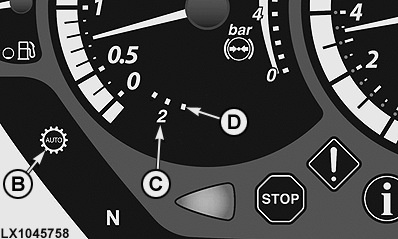

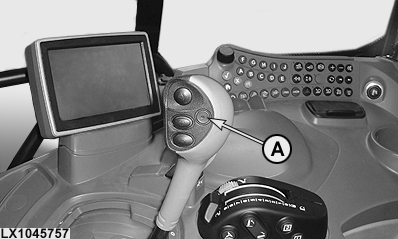

A - Automatiikan painike

B - Automatiikan tunnus

C - Vaihteen merkkivalo

D - Suurimman vaihteen pylväsnäyttö

Voit valita automaattisen vaihtamisen painamalla painiketta (A) kerran. Tunnukset (B) ja (D) ilmestyvät näyttöön yhdessä senhetkisen vaihteen (C) kanssa.

Kullakin alueella vaihteet kytkeytyvät ylös tai alas määrätyillä moottorin nopeuksilla riippuen kaasuvivun tai kaasupolkimen asennosta. Nämä arvot voi asettaa CommandCenter™-monitorin avulla (tutustu seuraavien sivujen kohtaan "AutoQuad™ Plus - vaihteisto - Asettelut").

Automaattinen vaihtaminen kytkeytyy pois päältä, mikäli painiketta (A) painetaan uudelleen tai vaihde valitaan käsin.

TÄRKEÄÄ: Eco-asento soveltuu VAIN kevyisiin peltotöihin tai siirtoajoon ilman raskasta kuormaa.

Eco-asento: Kaasuvivun / kaasupolkimen asento on yli 85 % huippunopeuden asennosta ja moottorin nopeus on yli 1872 r/min: vaihteisto vaihtaa ylös.
Kaasuvivun / kaasupolkimen asento on yli 55 % huippunopeuden asennosta ja moottorin nopeus on alle 1220 r/min: vaihteisto vaihtaa alaspäin.
Kaasuvivun / kaasupolkimen asento on alle 55 % huippunopeuden asennosta ja moottorin nopeus on alle 1100 r/min: vaihteisto vaihtaa alaspäin.

Power-asento: Kaasuvivun / kaasupolkimen asento on yli 85 % huippunopeuden asennosta ja moottorin nopeus on alle 2052 r/min: vaihteisto vaihtaa ylös.
Kaasuvivun / kaasupolkimen asento on yli 55 % huippunopeuden asennosta ja moottorin nopeus on alle 1600 r/min: vaihteisto vaihtaa alaspäin.
Kaasuvivun / kaasupolkimen asento on alle 55 % huippunopeuden asennosta ja moottorin nopeus on alle 1100 r/min: vaihteisto vaihtaa alaspäin.

Väliasennot: Moottorin nopeudet, joiden kohdalla vaihde vaihtuu, voi asettaa CommandCenter™-monitorin avulla asentojen Eco ja Power välille.

Suurimman vaihteen ohjelmointi automaattisessa vaihtamisessa

HUOMAA: Automaattisen vaihtamisen tulee olla kytketty pois päältä ohjelmoinnin ajaksi.

Automaattisen vaihtamistoiminnon valitsemisen lisäksi painikkeella (A) voi ohjelmoida suurimman vaihtamistoiminnon käyttämän vaihteen. Tämä tapahtuu seuraavasti:

Paina painiketta (A)	Suurin vaihde	Pylväsnäyttö
1x	4. vaihde	4 pylvästä
2x nopeasti peräkkäin	3. vaihde	3 pylvästä
3x nopeasti peräkkäin	2. vaihde	2 pylvästä

Tämä asetus katoaa muistista heti, kun automaattinen vaihtamistoiminto kytketään pois päältä.

Kuvassa suurin vaihde (D) on 3. vaihde (kolmen pylvään valo palaa).
