AutoQuad™ PLUS -vaihteisto — Asettelut

LX1053228-UN-27JUN11

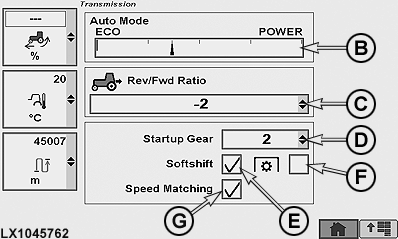

LX1045762-UN-10DEC10

A - Vaihteiston näppäin

B - Automatiikka

C - Suunnanvaihdon nopeussuhde

D - Käynnistyksen jälkeen kytkeytyvä vaihde

E - SoftShift

F - Voimanoton käyttö

G - Vaihteen sovitus

B — Automatiikan asetus

Paina vaihteiston näppäintä (A) ja valitse automatiikka ruudusta (B).

C — Suunnanvaihdon nopeussuhteen valinta

Tämän toiminnon avulla ajosuuntaa vaihdettaessa voi valita automaattisesti eri ajonopeuden. Eteenpäinajon ja peruutuksen ajonopeuksien suhteeksi voi asetella lukeman väliltä +3 ja -3.

Paina vaihteiston näppäintä (A) ja valitse haluamasi suhde ruudusta (C).

Vaihteiden suhde jää voimaan, vaikka automaattinen vaihtaminen kytketään pois päältä. Se jää muistiin myös sen jälkeen, kun virta kytketään pois päältä.

Jos valittuna on vaihtoehto Independent (“itsenäinen” vaihtaminen), elektroniikka opettelee kuljettajan viimeksi käsin valitsemat vaihteet eteen ja taakse. Tämän perusteella järjestelmä vaihtaa suunnanvaihdon yhteydessä oppimalleen vaihteelle.

D — Käynnistysvaihde

Ruudussa (D) näkyvä luku ilmoittaa sen, minkä vaihteen vaihteisto valitsee automaattisesti välittömästi moottorin käynnistämisen jälkeen.

E — Pehmeä vaihteen vaihtaminen (Softshift)

Jos tämä toiminto on käytössä, elektroniikka muuttaa moottorin nopeutta tilapäisesti vaihtamisen pehmentämiseksi.

Paina vaihteiston näppäintä (A) ja valitse pehmeä vaihtaminen (Softshift) (E) sekä tarvittaessa voimanoton käyttö (F). Moottorin nopeuden sovitus voi tämän jälkeen tapahtua seuraavasti:

• Koko ajan pois käytöstä, jos (E) ei ole valittuna
• Käytössä muulloin paitsi voimanoton käytön yhteydessä, jos vain (E) on valittuna
• Aina päällä, jos (E) ja (F) ovat käytössä.

G — Automaattinen vaihteen sovitus alueita vaihdettaessa

Tämän toiminnon ollessa käytössä vaihteisto valitsee automaattisesti ajonopeuteen sopivan vaihteen, jos ajonopeus on vähintään 7 km/h (4.4 mph) alueen vaihtamisen yhteydessä. Tämän automaattisen toiminnon voi ohittaa painamalla alueen vaihtamisen aikana vaihtamispainiketta.

Paina vaihteiston näppäintä (A) ja valitse vaihteen sovitus (G).

B — Vakionopeuden (FieldCruise™) asettelu

LX1053229-UN-27JUN11

LX1045761-UN-10DEC10

A - Moottorin näppäin

B - Moottorin vakionopeus

C - Vakionopeussäätimen aktivointi

Tämän valinnaisen toiminnon avulla moottorin nopeutta voi rajoittaa yksittäistä työtehtävää varten (esim. hydraulisen moottorin käyttöä varten).

Paina moottorin näppäintä (A) ja syötä ruutuun (B) moottorin haluttu nopeus.

Pienin asettelu rajoittaa moottorin nopeuden lukemaan 1050 r/min. Suurin asettelu sallii moottorin käydä huippunopeudella. Moottorin enimmäisnopeuden voi asettaa näiden nopeuksien välille.

HUOMAA: Jos vakionopeussäädin on aktivoitu ruudussa (C), se pysyy päällä, kun moottori käynnistetään uudelleen.
