TIA - Tilasivu

LX1045770-UN-17DEC10

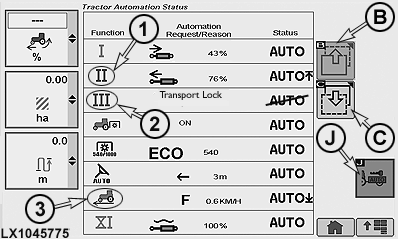

LX1045775-UN-20DEC10

1 - Esimerkki toiminnosta AUTO↑

2 - Esimerkki toiminnosta AUTO

3 - Esimerkki toiminnosta AUTO↓

C - Seuraavan sivun kuvake

J - Traktorin työkoneautomatiikan käynnistyksen kuvake

Tilasivulla on nähtävissä kaikkien TIA-valmiudella varustettujen työkoneiden kutsumat toiminnot.

HUOMAA: Jos traktoriin ei ole liitetty TIA-valmiudella varustettuja työkoneita, näytössä on vain tekstiviesti.

Jos kaikki toiminnot eivät mahdu yhdelle tilasivulle, kuvakkeilla (B) ja (C) voi siirtyä seuraavalle tai edelliselle sivulle.

Työkoneet voi ottaa käyttöön tai poistaa käytöstä painamalla kuvaketta (J) ja siirtymällä työkoneiden käyttöönoton sivulle. Tutustu myös seuraavien sivujen sisältämään kohtaan "TIA - Työkoneiden käyttöönotto".

Tilasivu sisältää kolme saraketta:

Toiminto	Automaatio/ohjauskäsky/vian syy	Tila
Toiminnot ovat näytössä vain, jos traktoriin on liitetty jokin TIA-valmiudella varustettu työkone ja työkone kutsuu tätä toimintoa (näitä toimintoja).	• Näytössä on OK, jos toiminto toimii moitteettomasti ja työkone pystyy ohjaamaan toimintoa automaattisesti. • Näyttöön ilmestyy lyhyt teksti, jos toiminto ei pysty suorittamaan työkoneen kutsumia ohjauskäskyjä. • Työkoneen tämänhetkinen ohjauskäsky on näytössä, jos toiminto on automaattitilassa ja työkone ohjaa toimintoa.	• AUTO ilmoittaa, että toiminnon ohjaus on parhaillaan käynnissä, eikä toiminnolla ole kynnystä. • AUTO ilmoittaa, että työkone ei tällä hetkellä ohjaa toimintoa tai että työkone ei pysty ohjaamaan toimintoa. Kuljettaja vastaa toiminnon ohjauksesta tai kuljettajan on kytkettävä toiminto päälle. • !AUTO! ilmoittaa, että toiminnossa esiintyy tällä hetkellä jokin virhe. Syy on nähtävissä lyhyenä tekstinä toisessa sarakkeessa. • AUTO↑ ilmoittaa, että toiminnolla on ylärajan kynnys. Työkoneen antaman ohjauskäskyn arvo on liian suuri. • AUTO↓ ilmoittaa, että toiminnolla on alarajan kynnys. Työkoneen antaman ohjauskäskyn arvo on liian pieni.

Esimerkissä (1) näyttö AUTO↑ johtuu siitä, että kuljettaja on rajoittanut ulosottoventtiilin (SCV) II toiminnan alle 76 %:iin. Tämän tilanteen voi korjata tarkastamalla asettelun ulosottoventtiilin sivulta ja muuttamalla asettelua tarvittaessa.

Esimerkissä (2) näytön AUTO syynä on se, että ulosottoventtiili III on vielä lukittuna. Tämän tilanteen voi korjata ottamalla ulosottoventtiilin III käyttöön.

Esimerkissä (3) näytön AUTO↓ syynä on se, että ohjauskäsky on suurempi kuin 0 mutta pienempi kuin 0,8 km/h samalla, kun automaattitila on käytössä.
