Ulosottoventtiilit

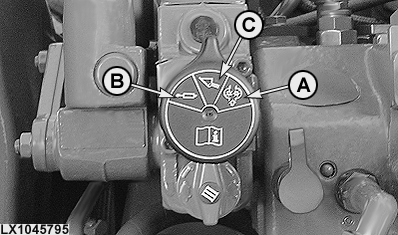

LX1045795-UN-22DEC10

A - Lukitustoiminto 1

B - Lukitustoiminto 2

C - Ei lukitustoimintoa

Traktori voi olla varustettu erityyppisillä ulosottoventtiileillä:

• Sarja 100, sarja 200 tai sarja 450

• Sarja 100, sarja 200, sarja 300 tai sarja 350

100-sarjan venttiilit on varustettu nosto- ja laskutoiminnolla sekä kellunta-asennolla.

200-sarjan venttiileissä on näiden toimintojen lisäksi lukitustoiminto (A), joka lukitsee hallintavivun nosto- tai laskuasentoon, kunnes vipua liikutetaan käsin.

300-, 350- ja 450-sarjan venttiileissä on tämän lisäksi myös lukitusasento (B), joka lukitsee hallintavivun nosto- tai laskuasentoon, kunnes painekanava saavuttaa ennalta määritellyn öljynpaineen (esim. hydrauliikkasylinterin saavutettua ääriasentonsa).

Asennossa (C) kumpikin lukitustoiminto on pois päältä. Hallintavipu palaa keskiasentoon heti, kun vipu vapautetaan.

Työkoneen (esim. hydrauliikkasylinterin) paineliitäntä (esim. sylinterin pidennys) tulee kytkeä alempaan pikaliittimeen. 200- ja 300-sarjan ulosottoventtiilit on varustettu venttiilillä, joka ehkäisee vuodon aiheuttaman äkillisen paineen laskun (esim. sylinterin lyhentymisen) moottorin ollessa sammutettu. 350- ja 450-sarjan venttiileissä vuotojen todennäköisyys on tätäkin pienempi. 100-sarjan ulosottoventtiileitä EI ole varustettu tällaisella venttiilillä.
