Mekaanisten ulosottoventtiilien vivut

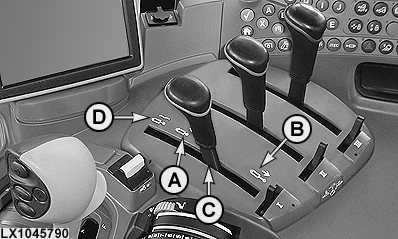

LX1045790-UN-10JAN11

LX1046215-UN-22JUN11

LX1046218-UN-22JUN11

A - Lyhennys

B - Pidennys

C - Keskiasento

D - Kellunta-asento

E - Ulosottoventtiili I

F - Ulosottoventtiili II

G - Sulkuventtiili

H - Etunostolaite

I - Etupikaliitin

Hallintavivulla on neljä asentoa.

(A) — Lyhennysasennossa hydrauliikkasylinteri lyhenee.

(B) — Pidennysasennossa hydrauliikkasylinteri pitenee.

(C) — Keskiasennossa hydrauliikkasylinteri pysyy paikoillaan.

(D) — Kellunta-asennossa (männän liikkuessa vapaasti hydrauliikkasylinterin sisällä) traktoriin kiinnitetty työkone seuraa maanpinnan muotoja.

HUOMAA: Ulkopuolisten lisäventtiilien käyttöä varten hallintavipu tulee siirtää keskiasentoon aina, kun jokin hydraulinen toiminto sammutetaan.

HUOMIO: Onnettomuusvaara, kun etunostolaite ja etupikaliittimet ovat asennettuina!

Varmista, että ulosottoventtiilejä I ja II ei voi käyttää kahteen eri työtehtävään.

Ulosottoventtiili I:n käyttö:

• Kun käytät ulosottoventtiiliä I (E), varmista, että sulkuventtiili (G) on kiinni.
• Kun käytät etunostolaitetta (H), varmista, että sulkuventtiili on auki ja että mitään muuta työkonetta ei ole liitetty ulosottoventtiiliin I.

Ulosottoventtiili II:n käyttö:

• Kun käytät ulosottoventtiiliä II (F) varmista, että mitään muuta työkonetta ei ole liitetty etupikaliittimiin (I).
• Kun käytät etupikaliittimiä (I) varmista, että mitään muuta työkonetta ei ole liitetty ulosottoventtiiliin II (F).
