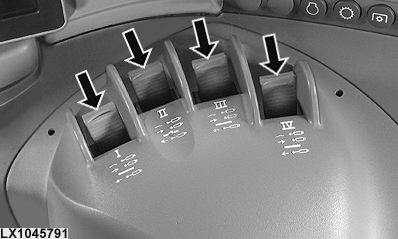

Elektronisten ulosottoventtiilien hallintavivut

LX1045791-UN-21DEC10

LX1045792-UN-21DEC10

LX1046215-UN-22JUN11

LX1046218-UN-22JUN11

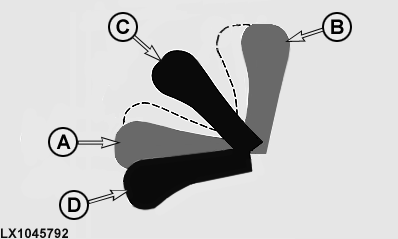

A - Lyhennys

B - Pidennys

C - Keskiasento

D - Kellunta-asento

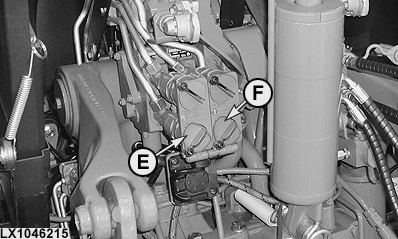

E - Ulosottoventtiili I

F - Ulosottoventtiili II

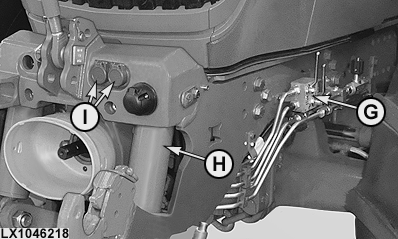

G - Sulkuventtiili

H - Etunostolaite

I - Etupikaliitin

Hallintavivulla on neljä asentoa.

A — Lyhennys (napsahdusasento)
Lyhennysasennossa hydrauliikkasylinteri lyhenee.

B — Pidennys (napsahdusasento)
Pidennysasennossa ohjaussylinteri pitenee.

C — Keskiasento (lyhennyksen ja pidennyksen välissä)
Keskiasennossa hydrauliikkasylinteri pysyy paikoillaan.

D — Kellunta-asento (lukitusasento)
Kellunta-asennossa (männän liikkuessa vapaasti hydrauliikkasylinterin sisällä) traktoriin kiinnitetty työkone seuraa maanpinnan muotoja.

HUOMAA: Jos hallintavipu vapautetaan napsahdusasennosta, vipu palautuu automaattisesti keskiasentoonsa.

HUOMAA: Ulkopuolisten lisäventtiilien käyttöä varten hallintavipu tulee siirtää keskiasentoon aina, kun jokin hydraulinen toiminto sammutetaan.

HUOMIO: Onnettomuusvaara, kun etunostolaite ja etupikaliittimet ovat asennettuina!

Varmista, että ulosottoventtiilejä I ja II ei voi käyttää kahteen eri työtehtävään.

Ulosottoventtiili I:n käyttö:

• Kun käytät ulosottoventtiiliä I (E), varmista, että sulkuventtiili (G) on kiinni.
• Kun käytät etunostolaitetta (H), varmista, että sulkuventtiili on auki ja että mitään muuta työkonetta ei ole liitetty ulosottoventtiiliin I.

Ulosottoventtiili II:n käyttö:

• Kun käytät ulosottoventtiiliä II (F) varmista, että mitään muuta työkonetta ei ole liitetty etupikaliittimiin (I).
• Kun käytät etupikaliittimiä (I) varmista, että mitään muuta työkonetta ei ole liitetty ulosottoventtiiliin II (F).
