Monitoimivipu (sähköinen)

LX1045797-UN-22DEC10

LX1046217-UN-22JUN11

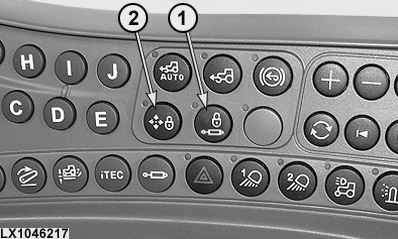

1 - Kuljetuslukituksen painike, ulosottoventtiilit I - IV

2 - Kuljetuslukituksen painike, ulosottoventtiilit XI - XIII (monitoimivipu)

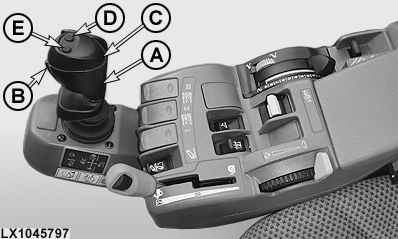

A - Monitoimivipu

B - Keinukatkaisin, 3. toiminto

C - Aktivointikatkaisin

D - Katkaisin, 4. toiminto

E - Katkaisin, 5. toiminto

TÄRKEÄÄ: Varmista ennen etukuormaimen käyttöä, ettei yhteenkään lukitusasentoon ole ohjelmoitu aikarajoitusta. Valitse tätä varten etukuormaimen käyttö. Tutustu tämän osan kohtaan Elektronisten ulosottoventtiilien lisätoiminnot.

TÄRKEÄÄ: Monitoimivipu ja ulosottoventtiilit on aina lukittava yleisillä teillä ajon ajaksi.

Monitoimivivulla (A) voi ohjata kahta ulosottoventtiiliä samanaikaisesti. Keinukatkaisimella (B) voi ohjata lisäulosottoventtiiliä (3. toiminto).

Katkaisimilla (D) ja (E) voi ohjata muita toimintoja.

Aktivointikatkaisin (C) estää monitoimivivun tahattoman käytön. Vipu toimii ainoastaan siinä tapauksessa, että vivun sivulla oleva aktivointikatkaisin on työnnetty kämmensyrjällä ulospäin. Jos kuormain ei reagoi, kun aktivointikatkaisinta on työnnetty ulospäin, vipu ei kenties ollut keskellä lukitusasennossa samalla, kun katkaisinta työnnettiin ulospäin. Siirrä vipu takaisin keskelle lukitusasentoon, jolloin järjestelmä aktivoituu.

Jos vipua pidetään keskiasennossa yli 10 minuuttia, hydrauliset toiminnot lukittuvat. Tämän lukituksen voi poistaa irrottamalla käden hetkeksi vivusta. Häiriöiden tapauksessa (esimerkiksi järjestelmän osan toimimattomuus tai käyttövirhe) järjestelmän voi aktivoida joko osittain tai kokonaan uudelleen noudattamalla edellä kuvattuja ohjeita.

Etukuormain nousee vedettäessä vipua (A) taaksepäin. Etukuormain laskeutuu, kun vipua työnnetään eteenpäin vastuspisteeseen saakka. Mikäli vipu työnnetään eteen vastuspisteen ohi, se jää lukittuun asentoon, jolloin etukuormain on kellunta-asennossa.

Kun vipua liikutetaan vasemmalle, kuormaimen kauha kallistuu ylöspäin. Kuormaimen kauha tyhjentyy, kun vipua liikutetaan oikealle vastuspisteeseen saakka.

Mikäli vipua liikutetaan oikealle vastuspisteen ohi kaksi kertaa nopeasti peräkkäin ja vipua pidetään tässä asennossa, kuormaimeen asennetun kauhan ravistelutoiminto käynnistyy.

HUOMAA: Kylmissä olosuhteissa kuormain saattaa toimia ajoittain puutteellisesti. Jos lämpötila laskee alle 0 °C:een (32 °F), teleskooppivarren/kauhan/kouran venttiilit toimivat hitaammin. Jos lämpötila on alle -25 °C (-13 °F), ne eivät toimi enää ollenkaan. Lämmitä järjestelmä käyttämällä useita etukuormaimen toimintoja.

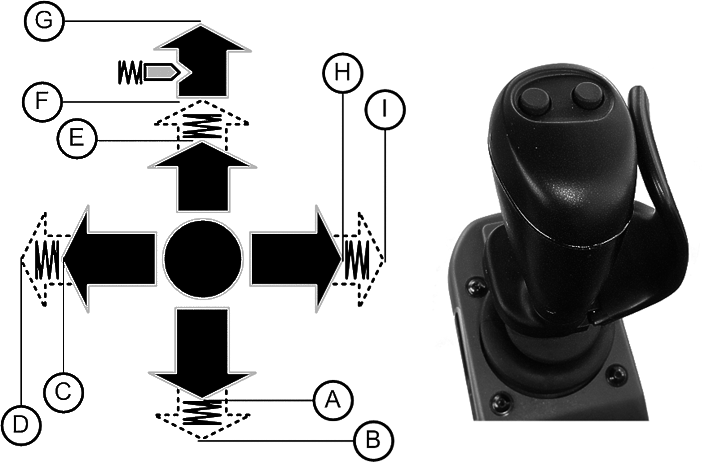

Monitoimivivun toiminnot

LX1054684-UN-08MAY12

TÄRKEÄÄ: Asennonpalautustoiminnon voi keskeyttää liikuttamalla monitoimivipua nopeasti vastakkaiseen suuntaan. Esimerkki: Pysäytä puomi alaspäin suuntautuvan liikkeen aikana = liikuta monitoimivipua taaksepäin (A).

A	Vedä monitoimivipua taaksepäin, kunnes puomi on noussut sopivalle korkeudelle. Älä liikuta vipua vastuspisteen ohi.
B *	Vedä monitoimivipua taaksepäin, kunnes se on liikkunut selvästi havaittavan vastuspisteen ohi. Vapauta vipu tämän jälkeen. Tämä käynnistää asennonpalautustoiminnon ylimmästä asennosta. Puomi pysähtyy automaattisesti esiasetettuun ylimpään asentoon.
C	Siirrä monitoimivipua vasemmalle, kunnes kauha saavuttaa haluamasi ylimmän asennon. Älä liikuta vipua vastuspisteen ohi.
D *	Liikuta monitoimivipua vasemmalle, kunnes se on liikkunut selvästi havaittavan vastuspisteen ohi. Vapauta vipu tämän jälkeen. Tämä käynnistää asennonpalautustoiminnon ylimmästä asennosta. Kauha pysähtyy automaattisesti esiasetettuun asentoon.
E	Työnnä monitoimivipua eteenpäin, kunnes kauha on laskeutunut haluamallesi korkeudelle. Älä liikuta vipua vastuspisteen ohi.
F *	Työnnä monitoimivipua eteenpäin, kunnes se on liikkunut selvästi havaittavan vastuspisteen ohi. Vapauta vipu tämän jälkeen. Tämä käynnistää asennonpalautustoiminnon alimmasta asennosta. Puomi pysähtyy automaattisesti esiasetettuun alimpaan asentoon.
G	Työnnä monitoimivipu kokonaan eteen ja lukitse se paikalleen, jolloin kellunta-asento on käytössä. Vipu pysyy lukitusasennossa, kunnes sitä vedetään käsin taaksepäin.
H	Siirrä monitoimivipua oikealle, kunnes kauha saavuttaa haluamasi alimman asennon. Älä liikuta vipua vastuspisteen ohi.
I	Liikuta monitoimivipua oikealle, kunnes se on liikkunut selvästi havaittavan vastuspisteen ohi. Vapauta vipu tämän jälkeen. Tämä käynnistää asennonpalautustoiminnon alimmasta asennosta. Kauha pysähtyy automaattisesti esiasetettuun asentoon. Liikuta monitoimivipua oikealle vastuspisteen ohi kaksi kertaa peräkkäin ja pidä vipua paikallaan. Tämä käynnistää kauhan ravistelutoiminnon.
*	Käytettävissä vain, jos etukuormain on varustettu asennuspalautustoiminnolla.
