Nostolaitteen hallintavipu

LX1045807-UN-24JAN11

LX1045808-UN-24JAN11

LX1046227-UN-22JUN11

LX1045814-UN-26JAN11

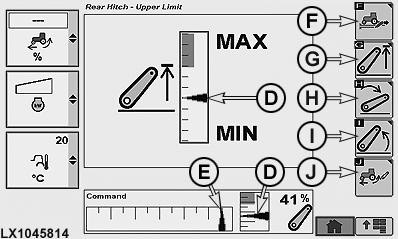

Nostokorkeuden rajoituksen sivu

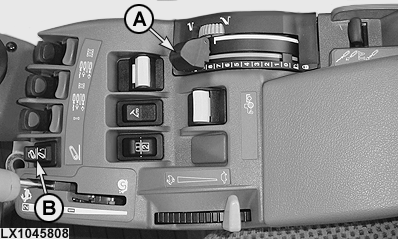

A - Nostolaitteen hallintavipu

B - Nostolaitteen nosto/laskukatkaisin

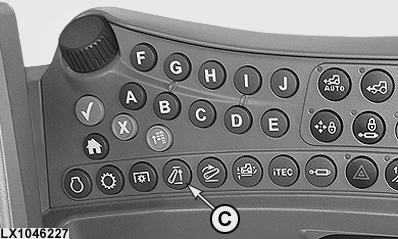

C - Nostokorkeuden rajoitusnäppäin

D - Nostolaitteen tämänhetkisen korkeuden näyttö

E - Hallintavivun (A) hetkellisen asennon näyttö

F - Kuvake, vetovastuksen tai syvyyden säätö

G - Kuvake, korkeuden rajoitus

H - Kuvake, laskunopeus

I - Kuvake, nostonopeus

J - Kuvake, luistoherkkyys

Nostolaitetta ohjataan hallintavivun (A) ja nosto-/laskukatkaisimen (B) avulla. Näppäimellä (C) valitaan nostokorkeuden rajoituksen sivu.

HUOMAA: Nostokorkeuden rajoituksen sivulla nuoli (E) kuvaa nostolaitteen hallintavivun (A) asentoa ja nuolet (D) kuvaavat tämänhetkistä nostokorkeutta.

Kuvakkeilla (F) - (J) voit siirtyä nostolaitteen eri sivuille.

Ota nostolaite käyttöön seuraavasti: käynnistä moottori ja

• siirrä hallintavipu (A) vetovarsien asentoa vastaavaan asentoon,
• siirrä hallintavipu (A) jompaankumpaan ääriasentoon tai
• paina keinukatkaisinta (B).

Nostolaite nousee, kun hallintavipua (A) vedetään suuntaan 0.
Nostolaite laskee, kun hallintavipua (A) työnnetään suuntaan 9.

Nostolaitetta voi nostaa tai laskea hallintavivusta (A) riippumatta nosto- tai laskukatkaisimella (B). Tämä helpottaa esimerkiksi kääntymistä pellon päässä. Jos nosto-/laskukatkaisimen (B) yläosaa painetaan, työkone nousee ylimmän asennon rajoittimen mukaiseen asentoon. Painettaessa katkaisimen (B) alaosaa työkone laskeutuu hallintavivulla (A) säädettyyn asentoon.

Työsyvyys päisteissä on saavutettavissa tiiviillä maaperällä nopeammin (nopea lasku), jos nosto-/laskukatkaisinta (B) pidetään painettuna. Säädetty vetovoima ei vaikuta niin kauan kuin nosto-/laskukatkaisinta (B) pidetään painettuna (säädön ohitustoiminto). Työkone palaa aiemman säädön mukaiseen asentoon, kun katkaisin (B) vapautetaan.

LX1037154-UN-28SEP05

Nostolaitteen lukitus käytössä

HUOMIO: Kytke nostolaitteen lukitus aina ennen liikkeellelähtöä!

Nostolaite lukittuu, kun hallintavipu vedetään täysin taakse (pisteen 0 ohi).
