Pikakiinnitteiset (koukkumalliset) vetovarret

LX1033644-UN-17MAY04

Nämä vetovarret on tarkoitettu luokan III työkoneen kuulia varten.

TÄRKEÄÄ: Kuulien on oltava oikean kokoisia.

Luokka	Kuulan läpimitta (a)
III	64 mm (2.5 in.)

Kiinnityskoukkujen käyttäminen

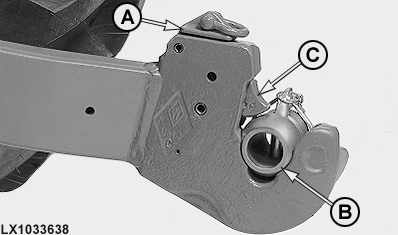

LX1033638-UN-17MAY04

Käsin käytettävä kiinnityskoukku

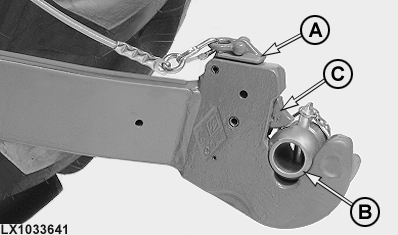

LX1033641-UN-17MAY04

Vaijerin avulla käytettävä kiinnityskoukku

A - Vipu

B - Kuula

C - Tappi

Kiinnittimiä käytetään vivulla (A), jota ohjataan joko kädellä tai vaijerilla.

TÄRKEÄÄ: Muista varmistaa, että kiinnityskoukut on lukittu:

Vivun (A) on kosketettava kiinnityskoukkua, kuula (B) ei saa päästä liikkumaan ja tapin (C) on peitettävä kuula.

Jos kiinnityskoukkuja ohjataan vaijerin avulla, tarkista vaijerin kulku työkoneen kytkemisen jälkeen. Jos vaijeri roikkuu liian löysällä tai sotkeutuu aluskasvillisuuteen tai oksiin, koukut voivat avautua vahingossa.

Vetovarren koukkujen lukitus

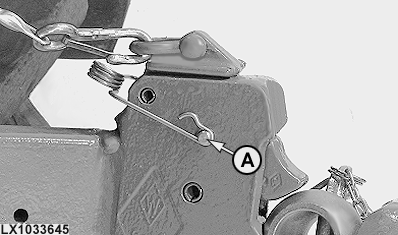

LX1033645-UN-17MAY04

A - Lukitusosasarja

HUOMIO: Kun ajat epäsymmetrisen kuorman kanssa (esimerkiksi sivulle kiinnitettävä niittoyksikkö) tai korkeiden pensaiden ja puiden keskellä (esimerkiksi metsässä), vetovarsien on oltava kiinnitettyinä, jotta ne eivät aukea vahingossa.

Käytä molemmissa kiinnityskoukuissa John Deeren lukitusosasarjaa AL165485.

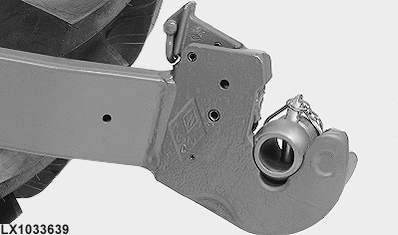

LX1033639-UN-17MAY04

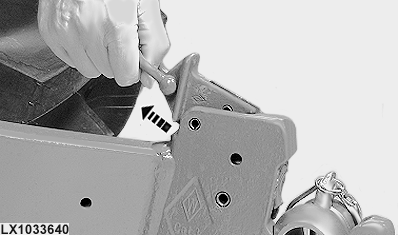

LX1033640-UN-17MAY04

HUOMAA:

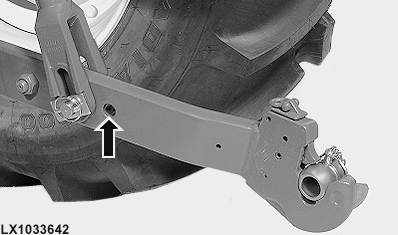

LX1033642-UN-17MAY04
