Pikakiinnitteinen (koukkumallinen) työntövarsi

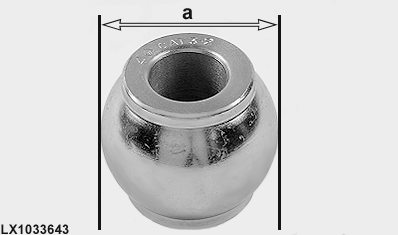

LX1033643-UN-17MAY04

Tämä työntövarsi on tarkoitettu luokan III työkoneen kuulia varten.

TÄRKEÄÄ: Kuulan on oltava oikean kokoinen.

Luokka	Kuulan läpimitta (a)
III	60 mm (2.4 in.)

Kiinnityskoukun käyttäminen

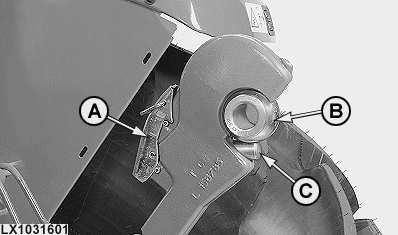

LX1031601-UN-16SEP04

Käsin käytettävä kiinnityskoukku

LX1031602-UN-16SEP04

Vaijerin avulla käytettävä kiinnityskoukku

A - Vipu

B - Kuula

C - Tappi

Kiinnitintä käytetään vivulla (A), jota ohjataan joko kädellä tai vaijerilla.

TÄRKEÄÄ: Muista varmistaa, että kiinnityskoukku on lukittu:

Vivun (A) on kosketettava kiinnityskoukkua, kuula (B) ei saa päästä liikkumaan ja tapin (C) on peitettävä kuula.
