Hydraulinen työntövarsi / EasyGuide-työntövarsi

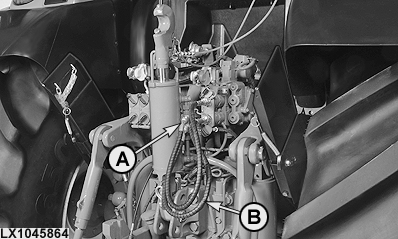

LX1045864-UN-10FEB11

Hydrauliikkaletkujen liitännät

LX1045803-UN-26JAN11

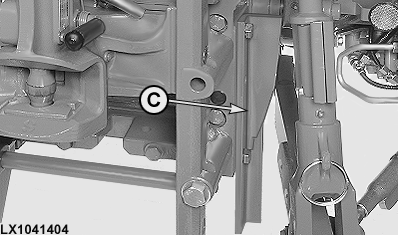

LX1041404-UN-18OCT06

Ohjainkiskot

A - Ylempi letku

B - Alempi letku

C - Ohjainkisko

TÄRKEÄÄ: Varmista ennen käyttöä, että nostoasennossa oleva työkone ei kosketa traktoria. Kiinnitä tässä tapauksessa huomiota säädettyyn työntövarren pituuteen ja suurimpaan nostokorkeuteen.

Hydraulisen työntövarren pituutta voi säätää kolmannella ulosottoventtiilillä kuljettajan istuimelta käsin. Työntövartta voi myös ohjata lokasuojakatkaisimilla.

Hydrauliseen työntövarteen on kiinnitetty mittaustanko, jonka tarkoitus on helpottaa työntövarren säätöä käytön aikana. Tangossa on merkintöjä asennon säätöä varten. Älä käytä tätä tankoa kädensijana siirtoajon, asennuksen tai irrotuksen aikana.

Asenna hydrauliikkaletkut siten, että lenkit ovat poispäin työntövarren liitännän alueelta. Liitä paineletku (A) 3. ulosottoventtiilin ylempään liitäntään. Liitä paineletku (B) 3. ulosottoventtiilin alempaan liitäntään.

TÄRKEÄÄ: Ole erittäin huolellinen YLIMMÄN asennon rajoituksen säätämisen yhteydessä. Varmista myös, että tyhjää tilaa jää riittävästi jokaisen traktorin komponentin kohdalla. Muista, että hydraulisen työntövarren liikkuminen sisäänpäin siirtää työkoneen lähemmäksi traktoria.

Nosta työkone ylimpään asentoon nostolaitteen hallintalaitteella. Liikuta ylimmän asennon rajoituksen merkkiä varovasti suuntaan MAX, kunnes työkone saavuttaa ylimmän mahdollisen asennon.

Jos voimanoton kotelon ohjauskiskoissa (C) ilmenee kulumia, ne on vaihdettava uusiin, ettei työntövarsi pääsisi koskettamaan hydrauliikkalohkoa.

TÄRKEÄÄ: Siirrä hydraulinen työntövarsi lyhimpään asentoon, mikäli et käytä työntövartta.

Muista asentaessasi tai irrottaessasi työntövartta, että se on hyvin raskas.
