Sivuttaisliikkeen rajoittimet (mikäli varustuksessa)

LX005694-UN-07AUG95

LX005695-UN-07AUG95

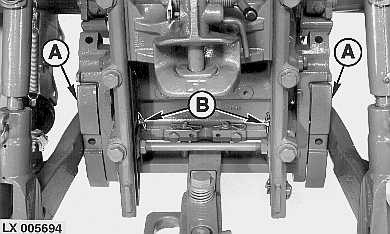

Sivuttaisliikkeen rajoittimia (A) käytetään vetovarsien sivuttaisen liikkeen rajoittamiseen työskentelyn ja siirtoajon aikana.

Sivuttaisliikkeen rajoittimet on asennettava paikalleen työskenneltäessä sellaisten työkoneiden avulla, jotka seuraavat tarkasti traktorin kulkua.

HUOMAA: Jos liike sivusuunnassa on liian suuri myös sivuttaisliikkeen rajoitinten ollessa paikallaan, voimanoton kotelon ja sivuttaisliikkeen rajoitinten kannatinten välissä voi käyttää lisäksi välikappaleita. Tiedustele sopivia välirenkaita John Deere -jälleenmyyjältä.

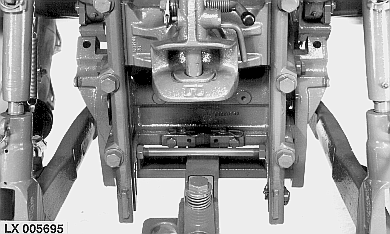

Jos työkoneiden (aura, lautasäes jne.) on liikuttava sivusuunnassa työskentelyasennossa, irrota rengassokat (B) ja poista sivuttaisliikkeen rajoittimet.

Kun sivuttaisliikkeen rajoittimet ovat tässä asennossa, vetovarret pääsevät heilumaan työskentelyasennossa. Heiluntaliike on kuitenkin estetty siirtoajoasennossa.

TÄRKEÄÄ: Vetovarret EIVÄT saa koskettaa renkaita missään toiminta-alueensa kohdassa (alimmasta korkeimpaan asentoon).
