Hydraulisten sivurajoitinten säätö

HUOMIO: Säätö ja testaus tulee tehdä tasaisella tiellä! Onnettomuusvaara esiintyy säädettäessä kaltevassa asennossa! Riippuen kaltevuudesta, työkone saattaa heilahtaa vasemmalle tai oikealle, siirryttäessä vapaasta heilunnasta kiinteään asentoon tai päinvastoin. Tämän vuoksi kukaan EI saa oleskella työkoneen liikealueella.

LX1045821-UN-25JAN11

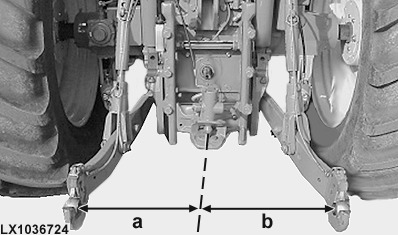

LX1036724-UN-12DEC05

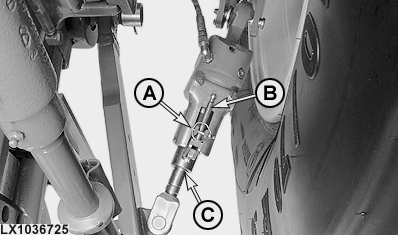

LX1036725-UN-12DEC05

A - Lukitustappi

B - Säätövipu

C - Ura

1. Käynnistä moottori.

2. Siirrä merkki näytöllä alas asti (tämä lukitsee vetovarret nostoalueen yläpuolelle).

3. Mittaa työkoneen kiinnityspisteiden etäisyys.

4. Irrota lukitustappi (A).

5. Säädä vetovarsien takapäiden etäisyys toisistaan säätövivulla (B). Varmistu, että etäisyydet (a) ja (b) pysyvät yhtä suurina.

6. Kiinnitä työkone kolmipistenostolaitteeseen.

7. Tarkasta säädöt ja korjaa niitä tarvittaessa.

   • Vetovarret eivät saa puristaa työkonetta eikä sillä saa olla kuitenkaan välystä.
   • Etäisyyksien (a) ja (b) tulee pysyä yhtä suurina.
   • Karoja ei saa ruuvata auki yli kolmannen ja viimeisen merkkiuran (C).



8. Siirrä säätövipu (B) takaisin säilytysasentoon ja asenna lukitussokka (A).

9. Aseta lukitus haluttuun arvoon näytössä.

10. Tarkasta asetus nostamalla ja laskemalla nostolaitetta useita kertoja.
