AutoPowr™ — Hallintalaitteet

AutoPowr™-vaihteiston avulla nopeutta voi säätää portaattomasti eteenpäin ajettaessa välillä 50 m/h (164 ft/h) - 50 km/h (31 mph). Vaihteiston avulla nopeutta voi säätää portaattomasti peruutettaessa välillä 50 m/h (164 ft/h) - 30 km/h (18.6 mph). Suurin mahdollinen nopeus saattaa vaihdella hiukan renkaiden koosta riippuen.

Suunnanvaihtovipu

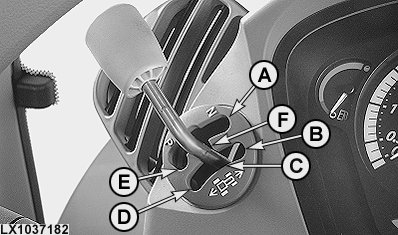

LX1037182-UN-06JUN06

A — Vapaa-asento
Vapauttaa vaihteiston lukon, jolloin traktori pääsee liikkumaan, mutta voima ei välity pyöriin. Kirjain N ilmestyy kulmapilarin monitoriin.

B — Eteenpäinajo
Tässä asennossa voima välittyy pyöriin ja traktoria voi ajaa eteenpäin. Kirjain F ilmestyy kulmapilarin monitoriin.

C — Nollanopeus
Käsin pidäteltävää asentoa käytetään traktorin pitämiseksi tilapäisesti paikallaan suhteellisen tasaisessa maastossa.

D — Peruutus
Tässä asennossa voima välittyy pyöriin ja traktoria voi ajaa taaksepäin. Kirjain R ilmestyy kulmapilarin monitoriin.

E — Vaihteiston lukko
Tässä asennossa vaihteiston lukko kytkeytyy päälle ja pitää traktorin paikallaan estäen sitä liikkumasta. Kirjain P ilmestyy kulmapilarin monitoriin.

F — Keskiasento
Tässä asennossa kulmapilarin monitori selaa jatkuvasti asetettuja nopeuksia, mutta traktori ei liiku.

Liikkeellelähtöä varten suunnanvaihtovipu on siirrettävä asentoon eteenpäin (B) tai peruutus (D). Jos vipu siirretään jommankumman ajosuunnan asennosta takaisin keskiasentoon (F), traktori jatkaa liikkumista ja vaihteisto siirtyy nollanopeudelle. Vaihteiston lukko kytkeytyy automaattisesti kymmenen sekunnin kuluttua traktorin pysähtymisestä. Jos vipu siirretään jommankumman ajosuunnan asennosta suoraan vaihteiston lukon asentoon (E), traktori jarruttaa vaihteiston avulla pysähtymiseen saakka. Tämän jälkeen vaihteiston lukko kytkeytyy päälle. Muista käyttää lisäksi jarrupolkimia, kun pysäytät traktorin alamäessä.

Kytkiessäsi vivun jommankumman ajosuunnan asennosta nollanopeuden asentoon (C) traktori pysähtyy vähitellen - kuitenkin ilman vaihteiston jarrutusta. Voima välittyy vaihteistoon, mikäli traktori on paikallaan. Vipua on pidettävä käsin paikallaan nollanopeuden asennossa. Jos vipu päästetään pois nollanopeuden asennosta, se palaa automaattisesti keskiasentoon (F).

Traktorin pysäyttämisen jälkeen vivun voi kytkeä takaisin vaihteiston lukon asentoon (E). Jos vipu siirretään vapaa-asentoon (A), suuntakytkimet avautuvat eikä voima siirry vaihteistossa. Traktori voi lähteä vierimään.

Ajonopeusvipu

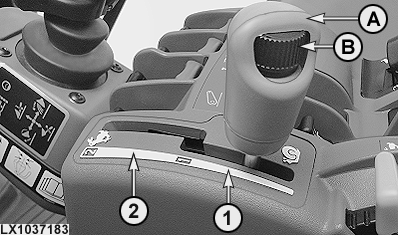

LX1037183-UN-10OCT05

A - Ajonopeusvipu

B - Nopeuden säätöpyörä (enimmäisnopeuden säätämistä varten)

1 - Nopeusalue 1

2 - Nopeusalue 2

Ajonopeutta säädellään ajonopeusvivulla. Käytettävissä on kaksi nopeusaluetta.

Nopeusalueella 1 eteenpäinajon enimmäisnopeus on 20 km/h (12.4 mph). Nopeusalueella 2 eteenpäinajon enimmäisnopeus on 40 km/h (25 mph) tai 50 km/h (31 mph).

HUOMAA: Enimmäisnopeus riippuu renkaiden koosta. Tutustu myös osaan 65.

Nopeusalueen 1 enimmäisnopeus on aina nopeusalueen 2 vähimmäisnopeus. Näin ollen nopeusalueen vaihtaminen ei aiheuta nopeuden muuttumista.

Nopeusalueen enimmäisnopeutta säädellään säätöpyörällä (B). Lisätietoja seuraavien sivujen kohdissa AutoPowr™-asetukset.

Enimmäisnopeus kullakin alueella saavutetaan siten, että ajonopeusvipu on nopeusalueen liikeradan ääriasennossa täydellä kaasulla ajettaessa (edellyttäen, että renkaiden koko vastaa täysin annettuja arvoja). Mikäli kaasupoljin ei ole ääriasennossa, traktori liikkuu asentoa vastaavalla nopeudella (ei suhteellisesti). Mikäli ajonopeusvipu ei ole nopeusalueen liikeradan ääriasennossa, traktori liikkuu samoin vivun asentoa vastaavalla nopeudella.

Säätöpyörässä (B) ei ole pysäytintä, ja sitä voi säätää loputtomiin. Se tekee muutoksen viimeisimpään säätöön nähden. Mikäli muutat enimmäisnopeuden asetusta säätöpyörällä (B) traktorin liikkuessa, muutoksen lähtökohtana on aina viimeisin asetus. Säätöpyörän kääntäminen kasvattaa tai pienentää suoraan viimeksi asetettua enimmäisnopeutta. Traktorin elektroniikka tallentaa kaikki mahdolliset muutokset.

Ryömintävaihteisto

Jos valitsit alueen 1 ajonopeuden, joka on alle 2 km/h (1.24 mph), traktori vaihtaa automaattisesti ryömintävaihteelle. Pienin mahdollinen ajonopeus on 0,05 km/h (0.03 mph).

Alueen 2 enimmäisnopeus on 2,5 kertaa suurempi kuin alueen 1. Ryömintävaihteella kummankin nopeusalueen enimmäisnopeus on korkeintaan 2,5 kertaa suurempi kuin vähimmäisnopeus. Jos esimerkiksi alueella 1 säädetään enimmäisnopeudeksi 0,50 km/h (0.33 mph), vähimmäisnopeus on tällöin 0,20 km/h (0.12 mph).

Moottorin nopeuden muutos ei vaikuta ajonopeuteen, mikäli ajonopeus on alle 0,6 km/h (0.37 mph).

Seuraavat tekijät tulee ottaa huomioon, mikäli nopeutta lisätään säätöpyörän avulla ryömintävaihteella ja nopeusalueella 2:

• Säädetyn nopeuden ollessa alle 10 km/h (6.2 mph) vaihteisto pysyy ryömintävaihteella. Tämä tarkoittaa, että alunperin säädetyt arvot ovat edelleen voimassa vaihdettaessa takaisin alueelle 1. Nopeusalue 1 vilkkuu digitaalinäytössä.
• Ryömintävaihde pysyy myös käytössä palattaessa alueelle 1, mikäli nopeus 10 km/h (6.2 mph) ylitetään hetkellisesti ja nopeutta tämän jälkeen alennetaan arvoon alle 10 km/h (6.2 mph).
• Ryömintävaihde poistuu käytöstä, mikäli nopeus 10 km/h (6,2 mph) ylitetään ja alue 1 kytketään uudelleen päälle. Eteenpäinajon nopeusalue 1 asetetaan automaattisesti nopeuteen 1.24 mph (2 km/h).

Kaasupoljin ja käsikaasu

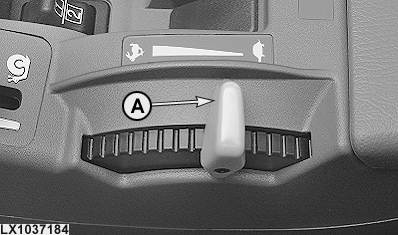

LX1037184-UN-10OCT05

A - Kaasuvipu

Ohjauksen käyttämä signaali on aina signaali, joka vaatii tai ohjaa suuremman moottorin nopeuden.

Jos moottorin nopeutta lisätään kaasupoljinta tai käsikaasuvipua liikuttamalla, moottorin nopeus kasvaa. ECO-asennossa moottorin nopeutta pienennetään (kuormasta riippuen), kun aseteltu ajonopeus on saavutettu.

Kun suunnanvaihtovipu on joko eteenpäinajon tai peruutuksen asennossa, traktorilla voi kiihdyttää säädetylle nopeudelle kaasupoljinta tai käsikaasuvipua käyttämällä. Välitön ajonopeus riippuu suoraan kaasupolkimen tai kaasuvivun asennosta. Moottorin nopeuteen kaasupolkimen asento vaikuttaa vain välillisesti.

Vaihteiston ohjaus ottaa aina huomioon kaasupolkimen tai käsikaasun käytön yhteydessä CommandCenter™-ohjausmonitorin avulla asetetut automaattisen ohjauksen ja moottorin nopeuden valinnat. Esimerkiksi aseteltu moottorin nopeuden yläraja ei ylity edes täydellä kaasulla. Eco-asennossa moottori pyörii vain niin nopeasti kuin on välttämätöntä, myös täydellä kaasulla.

Jarrupolkimet

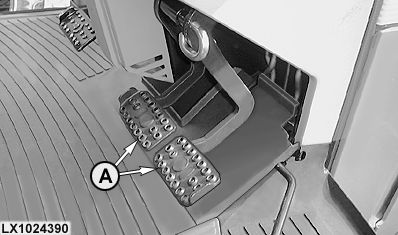

LX1024390-UN-03JUL00

A - Jarrupolkimet

Mikäli molempia jarrupolkimia painetaan traktorin liikkuessa, nopeus hidastuu tai traktori pysähtyy. Automaattisen kytkintoiminnon ansiosta kytkinpoljinta ei tarvitse käyttää jarruttaessa.

Kun jarrupolkimet jälleen vapautetaan, traktori kiihtyy automaattisesti käsi- tai jalkakaasun määräämälle nopeudelle.

Mitä suurempi on moottorin nopeus, sitä voimakkaammin jarrupolkimia on painettava traktorin pysäyttämiseksi.

Kytkinpoljin

Kytkinpoljinta ei tarvitse tavallisesti käyttää traktorin pysäyttämiseen. Mikäli kytkinpoljinta painetaan, on sen antamalla kytkentäkäskyllä etusija muihin komentoihin nähden.
