AutoPowr™ — Asettelut

Ajonopeuden säätö

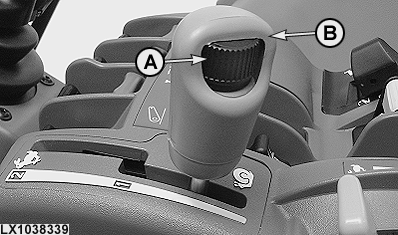

LX1038339-UN-18MAY06

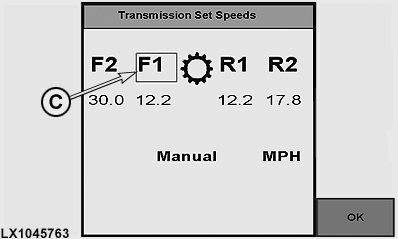

LX1045763-UN-20DEC10

A - Nopeuden säätöpyörä (enimmäisnopeuden säätämistä varten)

B - Ajonopeusvipu

C - Alueen merkki

Nopeusalueen enimmäisnopeutta säädellään säätöpyörällä (A) ja nopeudensäätövivulla (B).

HUOMAA: Säädetyn enimmäisnopeuden näyttävät mittaristossa nopeusnäytön kehällä olevat LED-valot.

Pelkän eteenpäinajon nopeusalueen voi asettaa kääntämällä virran päälle ja siirtämällä suunnanvaihtovivun eteenpäinajon asentoon. Valitse alue ajonopeusvivulla (B) ja säädä haluamasi ajonopeus pyörällä (A).

Pelkän peruutuksen nopeusalueen voi asettaa kääntämällä virran päälle ja siirtämällä suunnanvaihtovivun peruutusasentoon. Valitse alue ajonopeusvivulla (B) ja säädä haluamasi ajonopeus pyörällä (A).

Kummankin ajosuunnan nopeusalueen voi asettaa kytkemällä virran päälle ja siirtämällä suunnanvaihtovivun vapaa-asentoon. Alueen ilmoittava merkki (C) vaihtelee 2 sekunnin välein eteenpäinajon ja peruutuksen alueiden välillä. Valitse alue ajonopeusvivulla (B) ja säädä haluamasi ajonopeus pyörällä (A).

Vakionopeuden (FieldCruise™) asettelu

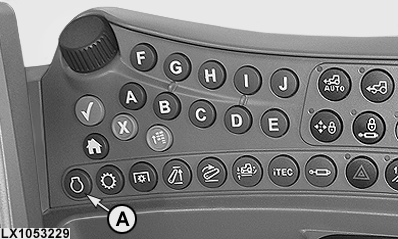

LX1053229-UN-27JUN11

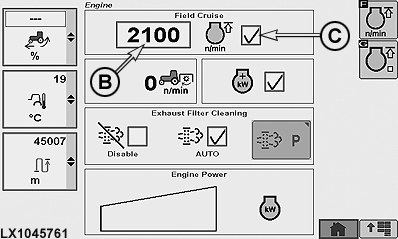

LX1045761-UN-10DEC10

A - Moottorin näppäin

B - Moottorin vakionopeus

C - Vakionopeussäätimen aktivointi

Tämän toiminnon avulla moottorin nopeudelle voi asettaa ylärajan eräiden työtehtävien kuten hydrauliikkamoottorin käytön ajaksi.

Käynnistä moottori ja siirrä kaasuvipu enimmäisnopeuden asentoon. Paina tämän jälkeen moottorin näppäintä (A), määrittele sopiva moottorin nopeus ruutuun (B) ja ota vakionopeus käyttöön ruudussa (C).

Pienin asettelu rajoittaa moottorin nopeuden lukemaan 1050 r/min. Kun FieldCruise™-toiminto on kytketty päälle, nopeuden voi säätää nopeuden 1050 r/min ja nimellisnopeuden välille. Moottorin huippunopeuden voi saavuttaa vain, jos FieldCruise™ on pois päältä. Moottorin enimmäisnopeuden voi asettaa näiden nopeuksien välille.

Toimintatapojen asettelu

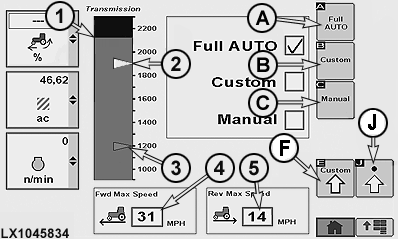

LX1045834-UN-01APR11

1 - Vakionopeus huippunopeudella

2 - Automaattisesti vaihdettu moottorin nopeus (valkoinen merkki)

3 - Polttonesteen säästötoiminnon pienin moottorin nopeus (sininen merkki)

4 - Eteenpäinajon nopeusrajoitus

5 - Peruutuksen nopeusrajoitus

A - AUTO

B - Mukautetut asettelut

C - MANUAALINEN

F - Mukautettujen asettelujen sivu

J - Lisäasettelujen sivu

AutoPowr™-vaihteistossa on kolme toimintatapaa, joiden avulla voit saavuttaa traktorisi parhaan polttonestetehokkuuden ja kuormituksen ohjauksen: Painamalla vaihteiston painiketta voit valita haluamasi toimintatavan näytössä olevalta sivulta.

A — Täysin automaattinen (Full Auto)
Kun traktoria käytetään kevyesti kuormitettuna, polttonesteen säästön kannalta paras pienin moottorin nopeus säätyy automaattisesti.
Moottorin nopeuden alenema säätää moottorin automaattisesti täydelle teholle, jos traktoria käytetään täydellä kuormituksella.

B — Mukautettu
Valittavana ovat polttonesteen säästötoiminnon pienin moottorin nopeus, automaattisesti vaihdettu moottorin nopeuden alenema sekä kuormituksen ennakoinnin reaktio.

C — Manuaalinen
Traktori toimii aivan kuin tavallisella vaihteistolla varustettuna ja tottelee hallintalaitteiden ohjauskäskyjä. Tässä toimintatavassa polttonesteen säästö- ja kuormituksen ohjaustoiminnot eivät ole käytössä.

A — Täysin automaattinen (Full Auto)	B — Mukautettu (Custom)	C — Manuaalinen (Manual)
Automaattinen vaihtaminen (tai kuormituksen ohjaus) on PÄÄLLÄ. Polttonesteen säästötoiminto on PÄÄLLÄ. Nostolaitteen kuormituksen ennakointitoiminto on PÄÄLLÄ. Ulosottoventtiilien kuormituksen ennakointitoiminto on PÄÄLLÄ. Automaattisesti vaihdettu moottorin nopeuden alenema ylläpidettynä suurimmalla teholla. Suurin moottorin nopeus säädettynä voimanoton nimellisnopeuden mukaan.	Automaattinen vaihtaminen (tai kuormituksen ohjaus) on PÄÄLLÄ. Automaattisesti vaihdettu moottorin nopeuden alenema voimanoton ollessa PÄÄLLÄ on säädettävissä. Automaattisesti vaihdettu moottorin nopeuden alenema voimanoton ollessa POIS PÄÄLTÄ on säädettävissä. Polttonesteen säästötoiminnon pienin moottorin nopeus voimanoton ollessa PÄÄLLÄ on säädettävissä. Polttonesteen säästötoiminnon pienin moottorin nopeus voimanoton ollessa pois päältä on säädettävissä. Nostolaitteen kuormituksen ennakointitoiminto on säädettävissä. Ulosottoventtiilien kuormituksen ennakointitoiminto on säädettävissä.	Automaattinen vaihtaminen (tai kuormituksen ohjaus) on POIS PÄÄLTÄ. Polttonesteen säästötoiminto on POIS PÄÄLTÄ. Käytä, jos vaihteet vaihtuvat työtehtävän luonteen vuoksi tarpeettomasti. Käytä tätä asentoa, jos työskentelet jyrkässä ja/tai liukkaassa alamäessä.1

Vasemman reunan pylväsnäyttö havainnollistaa täysin automaattisen toimintatavan esiasetuksia. Kaikki seuraavat toiminnot pysyvät käytön aikana muuttumattomina kun ne on esiasetettu. Kuljettaja voi kuulla moottorin nopeuden lisääntyvän tai vähenevän traktorin reagoidessa muuttuviin olosuhteisiin ja vipujen liikkeisiin.

• Musta alue (1) näyttää moottorin nopeusrajoituksen (vakionopeuden) huippunopeudella.
• Valkoinen merkki (2) ilmaisee automaattisesti vaihdetun moottorin nopeuden.
• Sininen merkki (3) ilmaisee polttonesteen säästötoiminnon moottorin nopeuden.

Eteenpäinajon ja peruutuksen huippunopeudet osoittavat eteenpäinajon (4) tai peruutuksen (5) nopeusrajoitusten ylärajat. Voit muuttaa huippunopeutta valitsemalla kyseisen huippunopeuden ruudun. Kun huippunopeuden ruutu on korostettuna, valitse haluamasi nopeus. Nopeuksien suurentaminen ei muuta traktorin dynaamista käyttäytymistä. Jos kuitenkin vähennät eteenpäinajon tai peruutuksen huippunopeutta alle senhetkisen asetuksen, nopeusasetuskin pienenee ja traktorin nopeus vähenee.

Mukautetut asettelut

HUOMAA: Kaikki tämän sivun asetukset ovat valittavissa vain, jos AutoPowr™-vaihteistolle on valittu mukautettu toimintatapa.

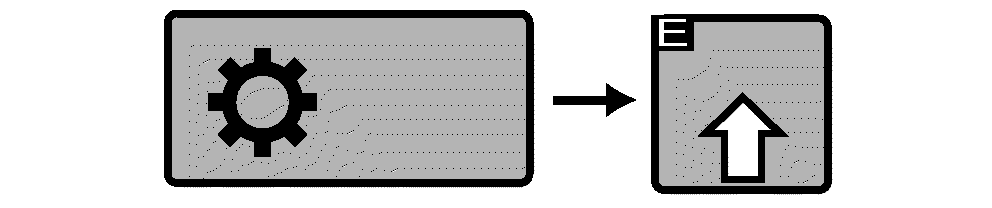

RXA0110751-UN-20SEP10

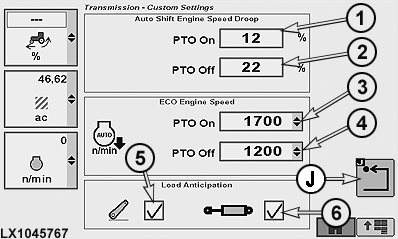

LX1045767-UN-01APR11

1 - Moottorin nopeuden alenema voimanoton ollessa päällä

2 - Moottorin nopeuden alenema voimanoton ollessa pois päältä

3 - Moottorin ECO-nopeus voimanoton ollessa päällä

4 - Moottorin ECO-nopeus voimanoton ollessa pois päältä

5 - Kuormituksen ennakointitoiminto (nostolaite)

6 - Kuormituksen ennakointitoiminto (ulosottoventtiili)

J - Edellisen sivun kuvake

Kuormituksen ennakointitoiminnon ansiosta AutoPowr™-vaihteisto voi ennakoida kuormitusta nostolaitteen tai ulosottoventtiilien aktivoinnin perusteella. Kuormituksen ennakointi on käytössä oletusasetteluna, jos täysin automaattinen toimintatapa valittiin vaihteiston sivulla. Mukautetussa toimintatavassa nostolaitteen tai ulosottoventtiilien käyttöön perustuva kuorman ennakointi on päällä, jos nostolaitteen tai ulosottoventtiilien valintaruutu on merkitty.

Polttonesteen säästötoiminto nostaa moottorin pienintä nopeutta lukemaan 1560 r/min, jos kuorman ennakointi on päällä ja nostolaite tai ulosottoventtiili kohdistaa moottoriin raskasta kuormitusta tai ulosottoventtiilissä on jatkuva virtaus. Jos moottorin kuormitus on vieläkin liian suuri, kuormituksen ennakointitoiminto nostaa moottorin pienimmän nopeuden lukemaan 1800 r/min.

Paina vaihteiston näppäintä ja valitse mukautettujen asetusten kuvake (E).

HUOMAA: Moottorin nopeuden aleneman automaattisen vaihtamisen yhteydessä voi säätää välille 4 % - 30 % voimanoton ollessa päällä tai pois päältä.

1 — Määrittele automaattisen vaihtamisen moottorin nopeuden alenema täydellä kuormalla ja voimanotto päällä:
Valitse vaihtoehdon voimanotto päällä pudotusvalikko (1) ja määrittele haluamasi prosenttilukema.

2 — Määrittele automaattisen vaihtamisen moottorin nopeuden alenema täydellä kuormalla ja voimanotto pois päältä:
Valitse vaihtoehdon voimanotto pois päältä pudotusvalikko (2) ja määrittele haluamasi prosenttilukema.

3 — Määrittele moottorin ECO-nopeusasetus osittain kuormitettuna, voimanoton ollessa päällä:
Valitse vaihtoehdon "moottorin ECO-nopeusasetus voimanoton ollessa päällä" pudotusvalikko (3) ja määrittele haluamasi prosenttilukema.

4 — Moottorin nopeus (ECO) osakuormituksen yhteydessä, voimanotto pois päältä:
Valitse vaihtoehdon "moottorin ECO-nopeusasetus voimanoton ollessa pois päältä" pudotusvalikko (4) ja määrittele haluamasi prosenttilukema.

Kuormituksen ennakointitoiminnon kytkeminen päälle:

Valitse joko nostolaitteen (5) tai ulosottoventtiilin (6) valintaruutu. Jos ulosottoventtiilin valintaruutu on merkitty, moottorin nopeus kiihtyy tarvittaessa aina, kun ulosottoventtiili on pidennys- tai lyhennysasennossa. Jos nostolaitteen valintaruutu on merkitty, moottorin nopeus kiihtyy tarvittaessa aina, kun nostolaitetta lasketaan alas.

HUOMAA: Jos moottorin ECO-nopeuden pudotusvalikoissa (3) ja (4) on valittu asetus ECO OFF, nostolaitteen ja ulosottoventtiilien kuorman ennakointitoiminnot ilmestyvät näyttöön harmaina (himmennettyinä) eivätkä ole aktivoitavissa.

Edelliseen näyttöön voi palata paluun kuvakkeella (J).

Suunnanvaihdon nopeussuhteen asetus

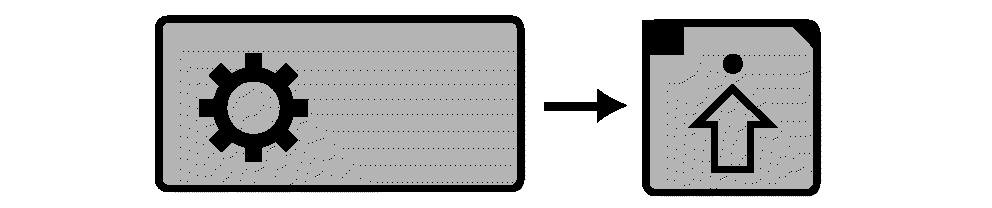

RXA0104032-UN-22JUL09

Vaihteisto → Lisäasettelut

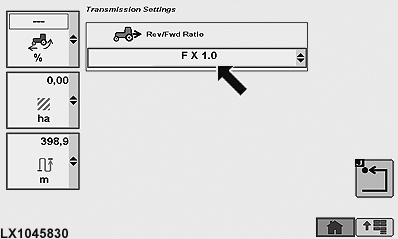

LX1045830-UN-31JAN11

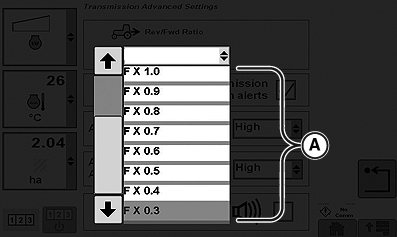

RXA0106031-UN-29JUL10

Nopeussuhteen asettelun pudotusruutu

Paina vaihteiston painiketta ja valitse vaihteiston sivulta lisäasettelujen painike. Valitse haluamasi nopeussuhde (A) pudotusruudusta. Valittavissa on kaksi vaihtoehtoa:

• Nopeusalueella 1 peruutusnopeudet voi säätää enimmillään 30% suuremmiksi (valinta 1.3) ja 70% pienemmiksi (valinta 0.3) kuin eteenpäinajon nopeudet. Tällainen asettelu on käytössä vain, jos nopeusalueen enimmäisnopeutta säädetään säätöpyörän avulla.

  Nopeusalueella 2 eteenpäinajon ja peruutuksen nopeussuhde on 1:1 nopeuteen 22 km/h (14 mph) asti. Tätä suuremmilla nopeuksilla suhteeksi tulee automaattisesti 40:30 tai 50:30.

• Jos valittuna on riippumaton, nopeusalueiden 1 ja 2 nopeuden voi säätää haluamakseen kummassakin ajosuunnassa. Tämä ei koske ryömintävaihdetta.

Kytkimen automaattisen herkkyyden säätö

RXA0104032-UN-22JUL09

Vaihteisto → Lisäasettelut

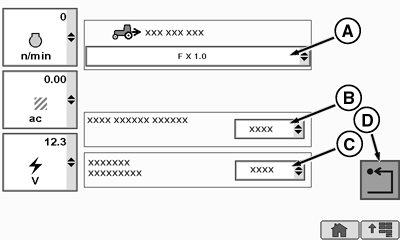

RXA0112567-UN-22DEC10

Vaihteiston lisäasettelujen sivu

A - Suunnanvaihdon nopeussuhteen pudotusruutu

B - AutoClutch-herkkyyden pudotusruutu

C - Kiihdytyksen jyrkkyyden pudotusruutu

D - Paluun kuvake

AutoClutch-toiminnon tarkoituksena on avata traktorin kytkin automaattisesti käyttöjarrun painamisen yhteydessä.

AutoClutch-toiminnon herkkyysasettelun muuttaminen muuttaa tapaa, jolla kytkin avautuu automaattisesti. Tämä muuttaa viivettä jarrutuksen alkamishetken ja kytkimen avautumishetken välillä. Sopiva asettelu parantaa jarrutusominaisuuksia vedettäessä perävaunua.

Mitä pienempi herkkyys, sitä voimakkaammin perävaunujarru kytkeytyy. Näin traktorin vetämä yksikkö pysyy suorassa. Tämä merkitsee myös sitä, että jarrupolkimen painamiseen vaadittava voima kasvaa.

AutoClutch-toiminnon herkkyyttä voi säätää seuraavasti. Paina vaihteiston painiketta ja valitse vaihteiston sivulta lisäasettelujen painike. Valitse sopiva AutoClutch-toiminnon herkkyys (B) pudotusruudusta. Valittavissa on kolme erilaista asettelua:

• Suuri (tehdasasetus): tarkoitettu ensisijaisesti joko ajamiseen ilman perävaunua tai ajamiseen perävaunu kytkettynä tasaisella alustalla.
• Keskimääräinen: tarkoitettu perävaunun vetämiseen suhteellisen mäkisessä maastossa.
• Pieni: suositeltava asettelu, mikäli traktorilla ajetaan alamäkeen perävaunu kytkettynä, etenkin hankalissa maasto-olosuhteissa.

HUOMAA: Asettelujen Keskimääräinen ja Pieni valinnan tapauksessa jarrupoljinten painamiseen vaaditaan enemmän voimaa kuin perusasetuksen yhteydessä.

Edelliselle sivulle voi palata valitsemalla paluukuvakkeen (D).

Kiihdytyksen jyrkkyyden säätäminen

RXA0104032-UN-22JUL09

Vaihteisto → Lisäasettelut

RXA0112567-UN-22DEC10

Vaihteiston lisäasettelujen sivu

A - Suunnanvaihdon nopeussuhteen pudotusruutu

B - AutoClutch-herkkyyden pudotusruutu

C - Kiihdytyksen jyrkkyyden pudotusruutu

D - Paluun kuvake

Kiihdytyksen jyrkkyysasettelua muuttamalla voi parantaa perävaunulla varustetun traktorin kiihtyvyyttä liikkeellelähdön yhteydessä. Mitä raskaampi perävaunu on, sitä pienempää kiihdytyksen jyrkkyysasettelua traktorissa on syytä käyttää. Tämä estää vedettävän yksikön heiluntaliikkeen, mikä on erityisen tärkeää nesteiden kuljettamisen aikana.

Kiihdytyksen jyrkkyyttä voi säätää seuraavasti: paina vaihteiston painiketta ja valitse vaihteiston sivulta lisäasettelujen painike. Valitse sopiva kiihdytyksen jyrkkyys (C) pudotusruudusta. Valittavissa on kolme erilaista asettelua:

• Suuri (tehdasasetus): tarkoitettu kevyille perävaunuille.
• Keskimääräinen: keskiraskaita perävaunuja varten.
• Pieni: raskaita perävaunuja varten.

Edelliselle sivulle voi palata valitsemalla paluukuvakkeen (D).
